H44H-16C铸钢旋启式止回阀

H44H-16C铸钢旋启式止回阀
产品名称:H44H-16C铸钢旋启式止回阀
产品分类:大口径止回阀
产品型号:H44H-16C
产品简介:

H44H旋启式止回阀是属于铸钢止回阀的一个系列,也叫H44H单向阀,是可以水平和垂直安装的止回阀。

产品详情

温州博源阀门有限公司主要生产H44H-16C铸钢旋启式止回阀,是国内知名止回阀生产商,材质有铸钢和不锈钢。

铸钢旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

旋启式止回阀执行标准:
设计制造: GB12236
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999

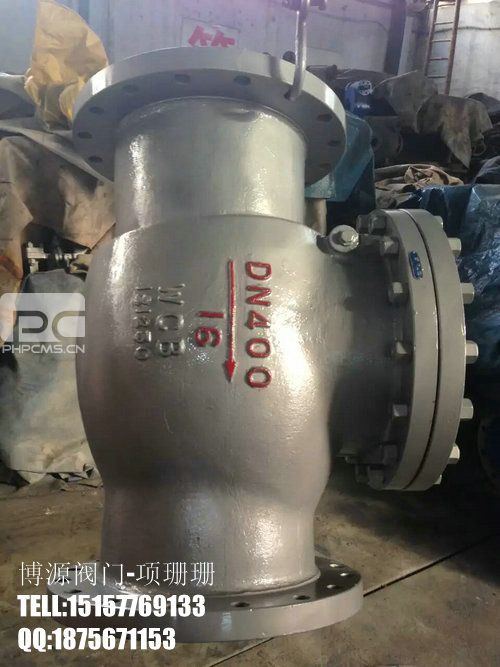

铸钢旋启式止回阀

铸钢旋启式止回阀安装应注意以下事顶:
  1、在管线中不要使止回阀承受重量,大型的止回阀(aetv One-way valve):应独立支撑,使之不受管系产生的压力的影响。
  2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
  3、升降式垂直瓣止回阀(One-way valve):应安装在垂直管道上。

旋启式止回阀试验压力:
公称压力
PN (MPa)
强度试验
水密封试验
气密封试验

1.5* PN (MPa)
1.1* PN (MPa)
0.5-0.7 (MPa)

1.6
2.4
1.8
0.6 MPa

2.5
3.8
2.8

4.0
6.0
4.4

6.4
9.6
7.1

10.0
15.0
11.0

16.0
24.0
17.6


博源阀门其他止回阀:升降式止回阀,卧式止回阀立式止回阀,对夹止回阀,微组缓闭止回阀,美标止回阀,消声止回阀,静音止回阀等。
