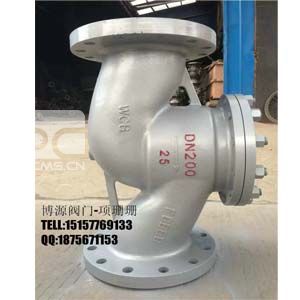

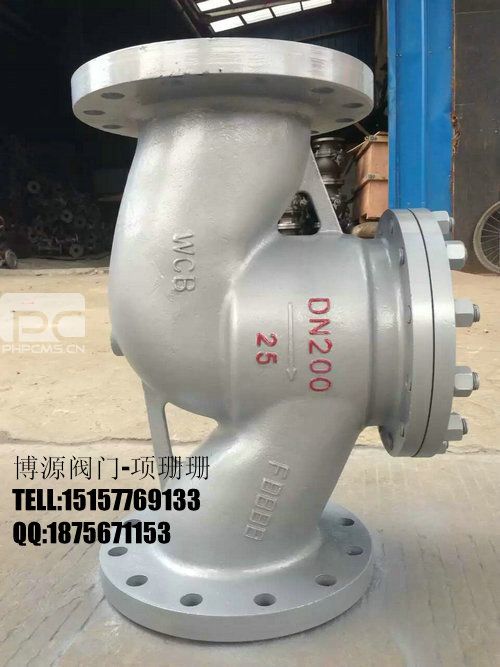

国标铸钢升降式止回阀
升降式止回阀系列产品可适用于水、蒸汽、气体、腐蚀性介质、食品、油品、药品等。止回阀厂家生产升降式止回阀20多年历史,凭借多年的生产经验,敢承诺:我们生产的升降式止回阀保用1年,详情请咨询博源销售顾问。
国标升降式止回阀参数:
型号:H41W H41H H41Y H41F
工作压力:(MPa)1.0~16.0 PN10~PN160
口径:(mm)DN15-DN900
适用介质:水、油、气、醋酸类、硝酸类等其他介质
可选材料阀体:WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀瓣:WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆:2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面:不锈钢 司太立合金 碳化钨 镍合金 Monel PTFE
国标升降式止回阀特点:
1、密封面采用合金钢或硬质合金,密封副材料配对合理,使用寿命长。
2、阀瓣行程仅为阀瓣直径的1/3,大大减少了阀瓣关闭所需时间,有效降低了升降式止回阀的水锤压力。
国标升降式止回阀标准:
结构长度: GB/T 12221 ASME B16.10
设计规范: GB/T 12235 BS 1868
试验与检验:GB/T 13927 API 598 API 6D
法兰连接: GB/T 9113 ASME B16.5
国标升降式止回阀连接尺寸:
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
H
|
mm
|
77
|
77
|
80
|
85
|
95
|
105
|
120
|
130
|
140
|
155
|
180
|
215
|
260
|
315
|
重量
|
kg
|
3
|
4
|
5
|
7
|
9
|
10
|
20
|
30
|
39
|
50
|
70
|
161
|
251
|
395
|
声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15325778797,网址:http://www.xyzhf.com。
