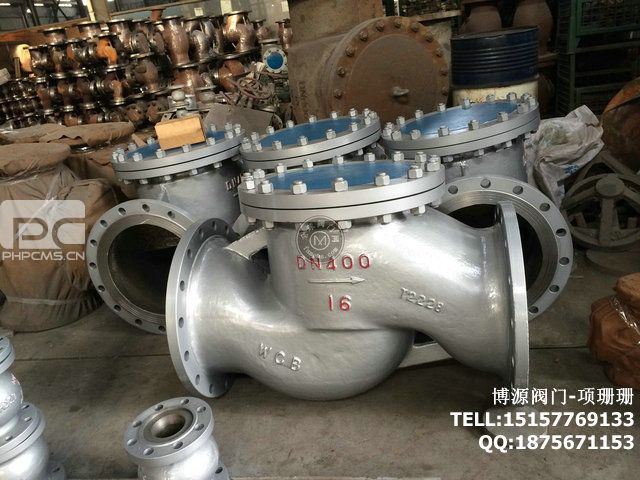

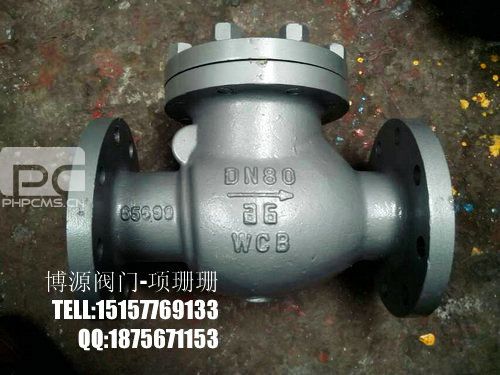

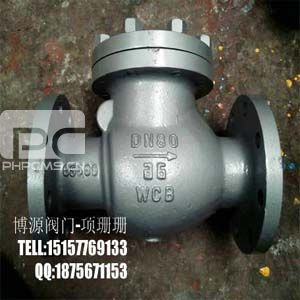

蒸汽止回阀
蒸汽止回阀选用于公称压力PN1.0～10.0MPa,工作温度-29～425℃的电厂、石油、化工、火力电站、药厂、食品厂等各种工况的蒸汽管路上。适用介质为：蒸汽。选材考究，符合国内、外相关标准，材料的全面质量高。密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。产品按国家标准GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
产品名称：蒸汽止回阀
产品型号：H41H-16C,H41H-25C,H41H-40C,H41H-64C,H41H-100C,H41H-16P,H41H-25P,H41H-40P,H41H-64P,H41H-100P
连接方式：法兰
结构形式：旋启式止回阀 立式止回阀 对夹式止回阀 升降式止回阀
产品口径：DN15-DN600
公称压力：1.0Mpa-10Mpa
阀体材质：铸钢、碳钢、不锈钢
公司名称：温州博源阀门有限公司
公司网址：http://www.xyzhf.com
蒸汽止回阀标准：
设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
标志 GB/T12220
供货 JB/T7928
蒸汽止回阀止回阀H44H H41H结构尺寸：
|
型号
|
公称通径DN(mm) |
尺寸
|
||||||
|
L
|
D
|
D
|
D
|
Z-φd
|
b
|
H
|
||
|
H44H-16C(P) H41H-16C(P)
|
15
|
130
|
95
|
65
|
45
|
4-φ14
|
14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
4-φ14
|
14
|
77
|
|
|
25
|
160
|
115
|
85
|
65
|
4-φ14
|
16
|
80
|
|
|
32
|
180
|
135
|
100
|
78
|
4-φ18
|
16
|
85
|
|
|
40
|
200
|
145
|
110
|
85
|
4-φ18
|
16
|
95
|
|
|
50
|
230
|
160
|
125
|
100
|
4-φ18
|
16
|
105
|
|
|
65
|
290
|
180
|
145
|
120
|
4-φ18
|
18
|
120
|
|
|
80
|
310
|
195
|
160
|
135
|
8-φ18
|
20
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
8-φ18
|
20
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
8-φ18
|
22
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
8-φ23
|
24
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
12-φ23
|
26
|
215
|
|
蒸汽止回阀订货流程：
1、客户采购清单传真至0577-86996600来电咨询0577-85859901。
2、收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。
3、具体商定：交货期、特殊要求等事宜。
