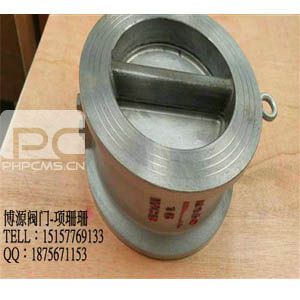

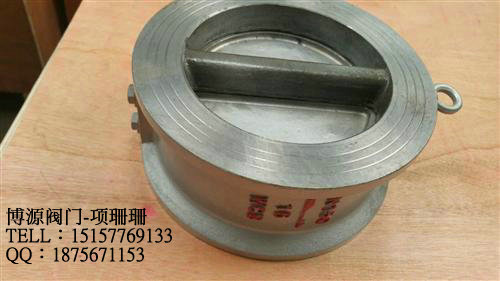

对夹双瓣止回阀
对夹双瓣止回阀特点:
1、双弹簧作用阀瓣设计
2、软密封或金属密封阀座圈设计
3、双阀瓣设计
4、重量轻、结构紧凑
对夹双瓣止回阀型号:
WCB材质,H76H/X-16C~100
304材质,H76H/X-16P~100P
316材质,H76H/X-16R~100R
h76对夹双瓣止回阀标准:
设计规范:GB/T 12233
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验与检验:GB/T13927
压力-温度:GB/T 9131
产品标识:GB/T 12220
对夹双瓣止回阀产品性能规范:
工作压力(MPa)1.6~10.0
适用温度(℃)≤350≤200
适用介质水、油、气、蒸汽腐蚀性介质
材料阀体、蝶板WCB304316
阀杆2Cr13,304,316
密封面合金钢,橡胶
弹簧不锈钢
对夹双瓣止回阀外形连接尺寸:
压力级
|
口 径
|
尺寸(mm)
|
重量
|
配 管 法 兰 (供参考)
|
|||||||||
NPS
|
DN
|
L
|
D
|
D3
|
D2
|
(㎏)
|
螺栓孔中心 圆直径D1
|
螺栓 数量
|
螺栓直径d
|
螺栓长径L1
|
|||
in
|
mm
|
RF
|
RJ
|
||||||||||
Class 150 PN 2.0MPa
|
2
|
50
|
60
|
103
|
56
|
51
|
2
|
120.5
|
4
|
5/8
|
M16
|
140
|
155
|
2 1/2
|
65
|
67
|
122
|
73
|
65
|
3
|
139.5
|
4
|
5/8
|
M16
|
150
|
165
|
|
3
|
80
|
73
|
135
|
88
|
80
|
4
|
152.5
|
4
|
5/8
|
M16
|
160
|
175
|
|
4
|
100
|
73
|
173
|
108
|
102
|
6
|
190.5
|
8
|
5/8
|
M16
|
170
|
185
|
|
5
|
125
|
86
|
195
|
132
|
127
|
8
|
216.0
|
8
|
3/4
|
M20
|
190
|
205
|
|
6
|
150
|
98
|
220
|
160
|
152
|
13
|
241.5
|
8
|
3/4
|
M20
|
205
|
220
|
|
8
|
200
|
127
|
277
|
210
|
203
|
25
|
298.5
|
8
|
3/4
|
M20
|
240
|
255
|
|
10
|
250
|
146
|
337
|
266
|
254
|
39
|
362.0
|
12
|
7/8
|
M24
|
270
|
285
|
|
12
|
300
|
181
|
407
|
310
|
305
|
54
|
432.0
|
12
|
7/8
|
M24
|
310
|
325
|
订货流程:
1、客户采购清单传真至0577-86996600或来电咨询0577-85859901项经理 15325778797
2、收到客户采购清单,为客户提供阀门型号选型与报价。
3、具体商定:交货期、特殊要求等事宜.
