卧式止回阀
产品详情
- 卧式止回阀型号表示方法:
1、型号:H44H H44Y H44W H44T
2、压力:16C 25C 40C 64C 100C 160C 320C 16P 25P 40P 64P 100P 16R 25R 40R 64R 100R 16RL 25RL 40RL 64RL 100RL
3、规格:DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900
2、压力:16C 25C 40C 64C 100C 160C 320C 16P 25P 40P 64P 100P 16R 25R 40R 64R 100R 16RL 25RL 40RL 64RL 100RL
3、规格:DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900
- 卧式止回阀的阀体有哪些材质:
- 卧式止回阀阀瓣可以全开启吗?
- 卧式止回阀密封面是什么材质?
- 卧式止回阀结构设计:
1、设计与制造:API594、API6D、JB/T8937。
2、结构长度:API594、API6D、DIN3202、JB/T8937。
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、 JB/T74。
4、试验与检验:API598、JB/T9092。
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、 DIN2543~2548、GB/T13402、API605、ASMEB16.47。

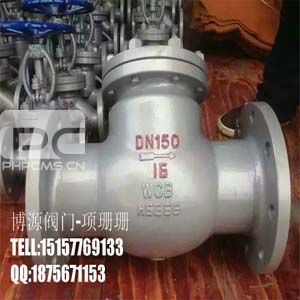

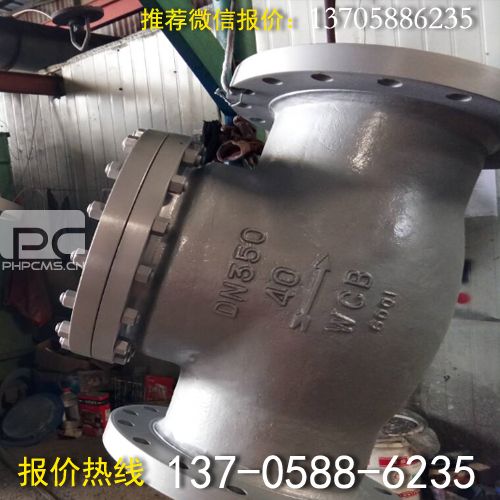

- 卧式止回阀图片:

- 卧式止回阀主要连接尺寸:
公称通径 DN |
主要外形尺寸和连接尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I |
|||||||
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
100 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
105 |
40 |
200 |
145 |
100 |
85 |
16 |
4-18 |
115 |
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
135 |
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
142 |
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
165 |
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
180 |
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
210 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
200 |
500 |
335 |
295 |
265 |
26 |
12-23 |
304 |
250 |
550 |
405 |
355 |
320 |
30 |
12-25 |
348 |
300 |
650 |
460 |
410 |
375 |
30 |
12-25 |
390 |
350 |
750 |
520 |
470 |
435 |
34 |
16-25 |
430 |
400 |
850 |
580 |
525 |
485 |
36 |
16-30 |
468 |
