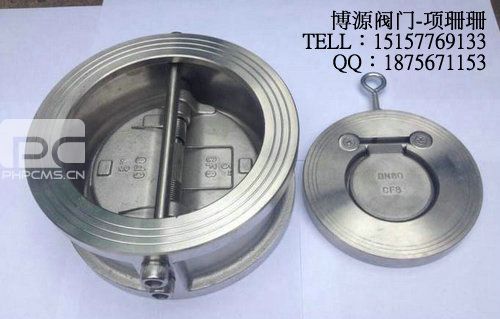

不锈钢对夹式止回阀
产品型号:H76X H76H H76W
连接方式:对夹
结构形式:蝶型
驱动方式:手动
产品口径:DN50-DN1200
公称压力:1.0Mpa-4.0Mpa
阀体材质:铸钢、碳钢、不锈钢
公司名称:温州博源阀门有限公司
温州博源阀门有限公司严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。
不锈钢对夹止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
不锈钢对夹止回阀主要技术参数:
公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
适用介质 水、蒸汽、油品、污水、酸碱类
适用温度 橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃
不锈钢对夹止回阀主要零件材料:
阀体:铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板:铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆:碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈:橡胶、不锈钢、合金钢
弹簧:60Si2Mn、3Cr13、17-7PH、INCONEL
H76H-6C-10C不锈钢对夹止回阀连接尺寸:
通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
L
|
43
|
46
|
64
|
64
|
70
|
76
|
89
|
114
|
114
|
127
|
140
|
152
|
152
|
178
|
229
|
241
|
241
|
300
|
360
|
D
|
100
|
120
|
135
|
155
|
185
|
185
|
265
|
320
|
368
|
428
|
482
|
532
|
585
|
685
|
800
|
905
|
1005
|
1115
|
1325
|
H76H-16C-25C-40C不锈钢对夹止回阀连接尺寸:
通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
PN1.01.62.5
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
184
|
198
|
203
|
219
|
222
|
PN4.0
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
222
|
231
|
/
|
/
|
/
|
|
D
|
PN1.0
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
378
|
438
|
489
|
539
|
594
|
695
|
PN1.6
|
107
|
127
|
142
|
购买不锈钢对夹止回阀,请联系温州博源阀门,项经理 15325778797,QQ:123099290,网址:http:
