碳钢旋启式止回阀
产品详情
碳钢旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。
铸钢旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质的旋启式止回阀(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
铸钢旋启式止回阀结构图:
铸钢旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。
铸钢旋启式止回阀主要用于石油、化工、制药、化肥、电力等管路上。

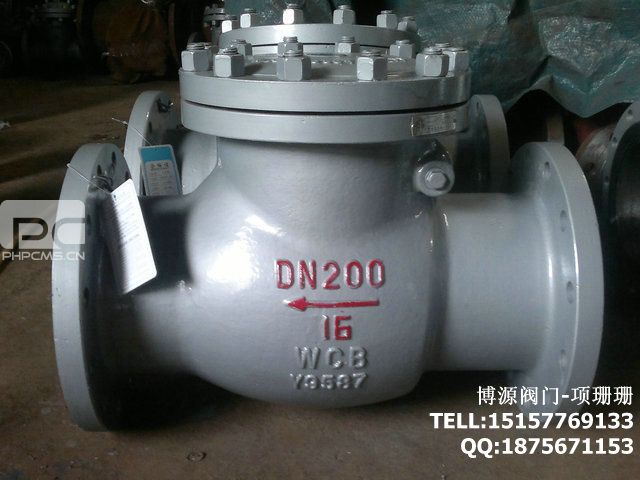

铸钢旋启式止回阀图片:
公称通径 DN
|
主要外形尺寸和连接尺寸
|
|||||
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
|
H44H-16C H44W-16C H44W-16P H44W-16R H44Y-16I
|
||||||
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
40
|
200
|
145
|
100
|
85
|
16
|
4-18
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
200
|
500
|
335
|
295
|
265
|
26
|
12-23
|
250
|
550
|
405
|
355
|
320
|
30
|
12-25
|
300
|
650
|
460
|
410
|
375
|
30
|
12-25
|
350
|
750
|
520
|
470
|
435
|
34
|
16-25
|
400
|
850
|
580
|
525
|
485
|
36
|
