H42H立式止回阀

H42H立式止回阀

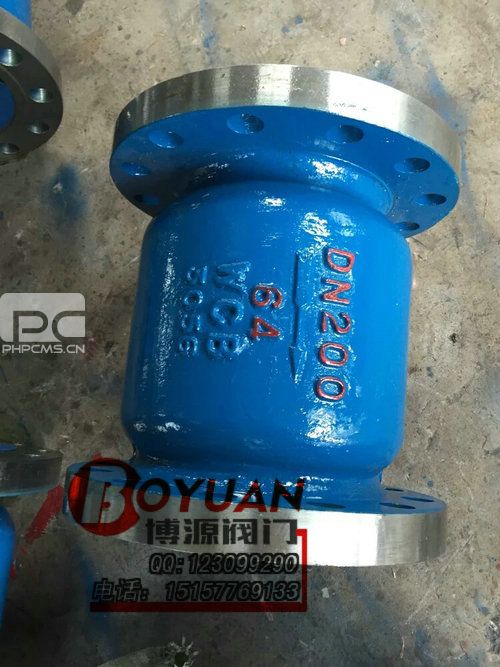

产品名称:H42H立式止回阀
产品分类:大口径止回阀
产品型号:H42H
产品简介:

H42H铸钢立式止回阀是垂直安装的止回阀,也叫消声止回阀,其结构长度可以根据客户的需求定做,也可以加工成软密封止回阀,是最常用的铸钢止回阀之一。

产品详情

       H42H立式止回阀按GB/T12235 标准设计制造,在管道上基本安装在水泵出口,防止介至倒流。在管线中介质的压力作用下,克服弹簧阻力使止回阀开启。当介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭。

         H42H立式止回阀安装方向:

        立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

  立式止回阀结构图:

立式止回阀结构图

        H42H立式止回阀应用规范:

  设计制造按:JB/T12236—89

  结构长度按:JB/T12235

        法兰型式及尺寸:JB/T79 94

  阀门检查和试验:API STD 598

        立式止回阀标准规范:

设计与制造

结构长度

法兰尺寸

试验与检验

GB12236-89

GB12221-89

JB79、GB/T9112-9131

GB/T13927-92、JB/T9092-99

        立式止回阀结构尺寸:


公称通径DN
L D D1 D2 b f Z-фd
25 115 115 85 65 16 2 4-ф14
32 120 135 100 78 18 3 4-ф18
40 130 145 110 85 18 3 4-ф18
50 140 160 125 100 20 3 4-ф18
65 160 180 145 120 22 3 8-ф18
80 185 195 160 135 22 3 8-ф18
100 210 230 190 160 24 3 8-ф23
125 250 270 220 168 28 3 8-ф25
150 300 300 250 218 30 3 8-ф25
200 380 360 310 278 34 3 12-ф25

H42H立式止回阀
