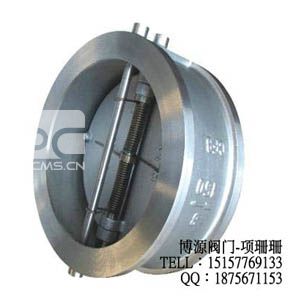

对夹蝶式止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。当流速减缓，扭转弹簧自动反作用，使得对夹止回阀阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。

温州博源阀门生产对夹止回阀的，技术好，售后服务更好，提供全套工程阀门解决方案,对夹蝶式止回阀售前、售中、售后专业服务。



对夹蝶式止回阀基本参数：

﹥ 公称通经：DN15-DN500
﹥ 压力范围：1.0MPa-4.0MPa
﹥ 介质温度：-20℃-350℃
﹥ 阀体材料：WCB、304、316


对夹蝶式止回阀主要技术参数：

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	1.5	2.4	3.75	6.0
	密封试验	1.1	1.76	2.75	4.4
适用介质	水、蒸汽、油品、污水、酸碱类
适用温度	橡胶密封面（X）-20℃~120℃ 合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃

 H76对夹式止回阀主要零件材料：

名称	材料
阀体	铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板	铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈	橡胶、不锈钢、合金钢
弹簧	60Si2Mn、3Cr13、17-7PH、INCONEL



对夹蝶式止回阀性能参数：

型号	工作压力（MPa）	适用温度（℃）	适用介质	阀体材料
H76H-10C～40	1.0～4.0	－29～425	水、蒸汽、油品	碳钢
H76W-10P～25	1.0～2.5	≤150	硝酸类	不锈钢
H76Y-40P	4.0	≤150	硝酸类	不锈钢


对夹蝶式止回阀连接尺寸：

通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360
D	100	120	135	155	185	185	265	320	368	428	482	532	585	685	800	905	1005	1115	1325


 H76H对夹蝶式止回阀连接尺寸：

通径DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	PN1.01.62.5	60	67	73	83	98	127	146	181	184	198	203	219	222
	PN4.0	60	67	73	73	83	98	127	146	181	222	231	/	/	/
D	PN1.0	107	127	142	162	192	218	273	328	378	438	489	539	594	695
	PN1.6	107	127	142	162	192	218	273	328	378	444	495	555	617	734
	PN2.5	107	127	142	168	194	224	284	340	400	458	514	/	/	/
	PN4.0	107	127	142	168	194	224	290	352	417	474	546	/	/	/
