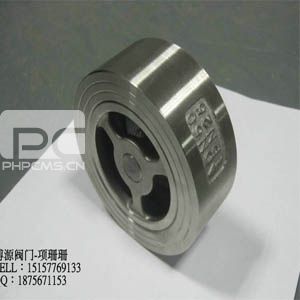

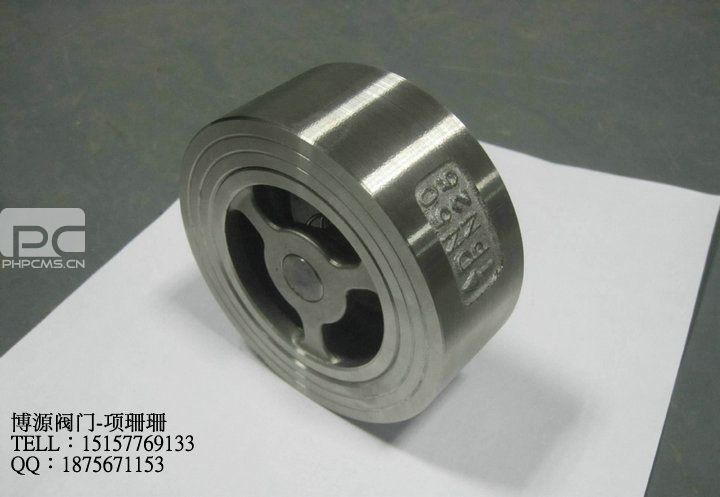

碟式止回阀
产品详情
蝶式止回阀，也叫碟式止回阀，其阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式
蝶式止回阀订货说明:
1.蝶式止回阀产品：如有指定型号标准，请直播销售热线咨询价格，了解详情!
2.蝶式止回阀技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.蝶式止回阀产品订货如需参数：通径(DN),公称压力(Mpa)，温度(℃)，连接方式(螺纹、法兰、对夹等)。
4.蝶式止回阀产品驱动方式：手动、蜗轮、气动、电动等。
5.蝶式止回阀产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.蝶式止回阀报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
上一产品：卧式止回阀
下一产品：衬胶止回阀H44J,H41J,H42J
蝶式止回阀执行标准:
1、法兰连接尺寸：GB/T 1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
蝶式止回阀性能参数:
| 型号 | 工作压力（MPa） | 适用温度（℃） | 适用介质 | 阀体材料 |
| H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳钢 |
| H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸类 | 不锈钢 |
| H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈 |
蝶式止回阀结构图:
蝶式止回阀订货说明:
1.蝶式止回阀产品：如有指定型号标准，请直播销售热线咨询价格，了解详情!
2.蝶式止回阀技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.蝶式止回阀产品订货如需参数：通径(DN),公称压力(Mpa)，温度(℃)，连接方式(螺纹、法兰、对夹等)。
4.蝶式止回阀产品驱动方式：手动、蜗轮、气动、电动等。
5.蝶式止回阀产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.蝶式止回阀报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
