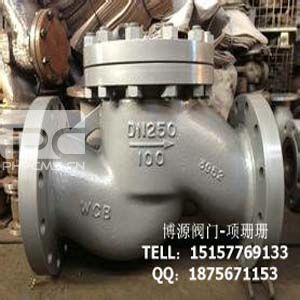

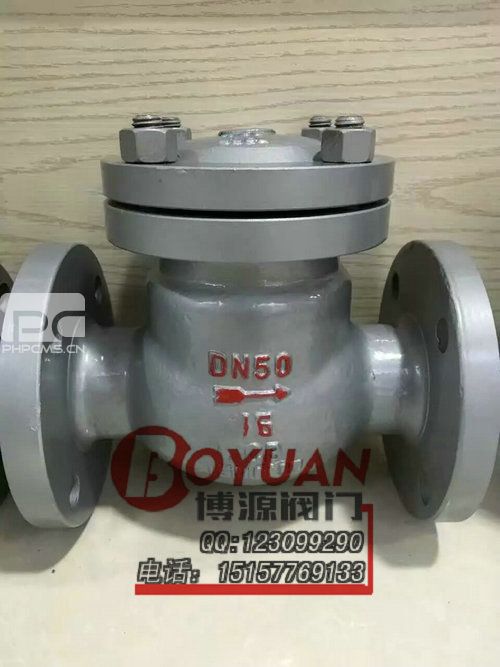

高温高压止回阀
温州博源阀门有限公司生产的高温高压止回阀,驱动方式是自动,连接方式可选用法兰,对夹式,焊接,螺纹,结构形式可选用旋启式,升降式,立式,对夹式。密封结构可选用PTFE,PPL,硬密封,压力范围PN10~PN160,公称通径为DN15-1200mm,材质可选WCB,304,316,合金钢等。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。本公司有专业技术人员为您服务!技术部电话:0577-85859901 项经理 15325778797。
高温止回阀介绍:
高压止回阀具有耐温高,耐压高最大优点,常用于高温高压蒸汽管道。可以做到基本零泄漏,受用寿命长。
高温止回阀特点:
1、采用内装摇臂旋启式结构,所有启闭件都装于阀体内部,不穿透阀体;
2、 阀门密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细粒的介质中亦不会因冲蚀而很快磨损;
3、摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿;
高温止回阀标准:
设计规范:GB/T 12233
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验与检验:GB/T13927
压力-温度:GB/T 9131
产品标识:GB/T 12220
高温止回阀型号:
WCB材质:H44H/Y-16C~100
304材质: H44W-16P~100P
316材质: H44W-16R~100R
高温止回阀性能规范:
工作压力(MPa)1.6~10.0
适用温度(℃)≤350≤200
适用介质水、油、气、蒸汽腐蚀性介质
材料阀体、阀盖WCB304316
阀板2Cr13,304,316
密封面合金钢,司太立
销轴2Cr13,304,316
高温止回阀(H44H-16C 旋启式止回阀)连接尺寸:
公称通径DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
|
|||||||
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
135
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
142
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
165
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
180
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
210
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
233
|
200
|
500
|
335
|
295
|
265
|
26
|
12-Φ23
|
304
|
250
|
550
|
405
|
355
|
320
|
30
|
12-Φ25
|
348
|
300
|
650
|
460
|
410
|
375
|
30
|
12-Φ25
|
390
|
350
|
750
|
520
|
470
|
435
|
34
|
16-Φ25
|
430
|
400
|
850
|
580
|
525
|
485
|
36
|
16-Φ30
|
468
|
450
|
950
|
640
|
585
|
545
|
40
|
20-Φ30
|
523
|
500
|
1025
|
705
|
650
|
608
|
44
|
20-Φ34
|
525
|
本网页所示高温高压止回阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为温州博源阀门作为生产止回阀的厂家提供的参考,详细的高温止回阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
