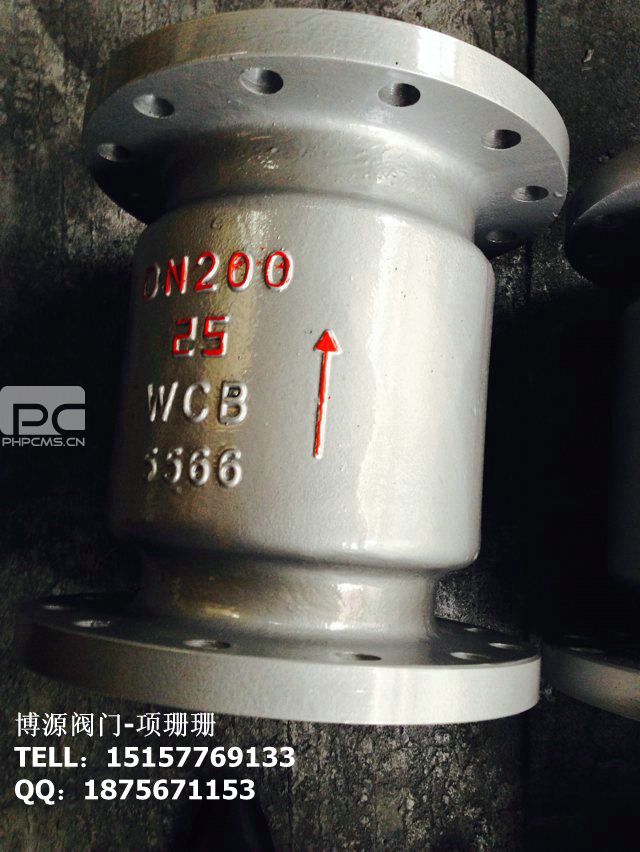

温州博源阀门生产的立式止回阀严格按GB/T12235 标准设计制造,　铸钢立式止回阀在管道上基本安装在水泵出口，正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

　





















    《立式止回阀结构长度》

　　试验压力： 公称压力( MPa ) 1.6 / 2.5 / 4.0 ;150Lb-900Lb

　　壳体试验： 2.4/ 3.8 / 6.0 ;psig425-psig3250

　　密封试验： 1.8 /2.8/ 4.4;psig300-psig2400

　　阀体材料： WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ;20#,A105

　　工作温度： ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ;

　　适用介质： 水、蒸汽、油品 、硝酸类、 醋酸类、

　　执行标准：设计制造： GB12235 ,AP!6D,BS　结构长度： GB12221 ,ASME/ANSI16.10,API6D　连接法兰：

　　JB/T79-1994 ,GB/9113,ASME/ANSI16.5,API605

　　试验与检验： JB/T9092-1999,API598,API6D

　　立式止回阀具有以下两个优特点：

　　1、立体式止回阀有法兰和对夹之分，具有结构简单，零部件少，分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。

　　2、立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。

        立式止回阀结构图：

     立式止回阀结构尺寸：

　　
