铸钢升降式止回阀

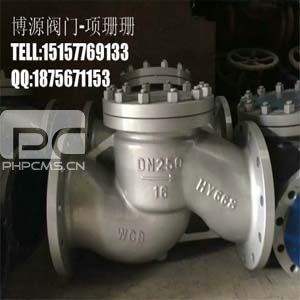

铸钢升降式止回阀
产品名称:铸钢升降式止回阀
产品分类:大口径止回阀
产品型号:H41H H41X H41W H41Y H41T
产品简介:

升降式止回阀是阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。

产品详情

  温州博源阀门生产的铸钢升降式止回阀系列产品可适用于水、蒸汽、气体、腐蚀性介质、食品、油品、药品等。止回阀厂家生产升降式止回阀20多年历史,凭借多年的生产经验,敢承诺:我们生产的升降式止回阀保用1年,详情请咨询博源销售顾问。

  铸钢升降式止回阀标准:

  结构长度: GB/T 12221 ASME B16.10

  设计规范: GB/T 12235 BS 1868

  试验与检验:GB/T 13927 API 598 API 6D

  法兰连接: GB/T 9113 ASME B16.5

  铸钢升降式止回阀特点:

  1、密封面采用合金钢或硬质合金,密封副材料配对合理,使用寿命长。

  2、阀瓣行程仅为阀瓣直径的1/3,大大减少了阀瓣关闭所需时间,有效降低了升降式止回阀的水锤压力。

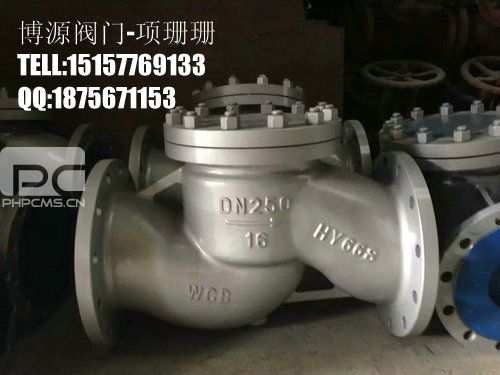

铸钢升降式止回阀

  铸钢升降式止回阀参数:

  型号H41HH41YH41F

  工作压力(MPa)1.0~16.0 PN10~PN160

  口径(mm)DN15-DN900

  适用介质水、油、气、醋酸类、硝酸类等其他介质

  可选材料阀体:WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel

  阀瓣:WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel

  阀杆:2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel

  密封面:不锈钢 司太立合金 碳化钨 镍合金 Monel PTFE

    铸钢升降式止回阀尺寸:

称压力
PN
公称通径
DN
主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H41H-16C 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215

 声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15325778797,网址:http://www.jtslf.cn。
