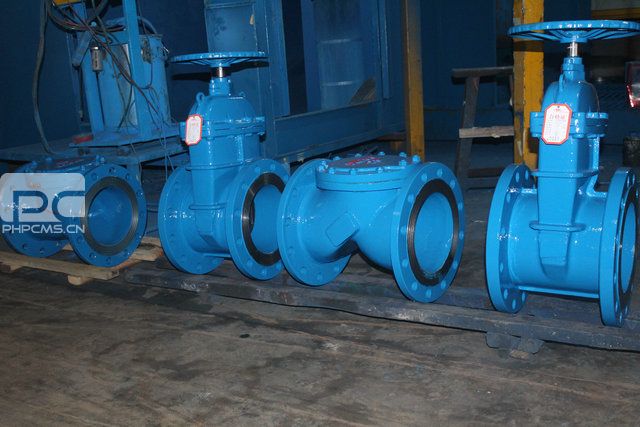

橡胶瓣止回阀
产品详情
H44X橡胶瓣止回阀主要适用于给排水系统,可安装于水泵出水处,以防止倒流及水锤对泵的损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

温州博源阀门 止回阀官网:http://www.jtslf.cn。
上一产品:衬胶止回阀H44J,H41J,H42J
下一产品:微阻缓闭止回阀HH44X
橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。
橡胶瓣止回阀产品特点:
1、具有水头损失小,不易堆积杂物,维修简便等特性。
2、该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。
3、该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。
橡胶瓣止回阀主要零件材料:
零件名称
|
阀体
|
阀盖
|
阀瓣
|
材料
|
铸铁
|
铸铁
|
钢材+强化尼龙布
|
橡胶瓣止回阀密封试验压力:
型号
|
公称压力PN(MPa)
|
密封试验压力(MPa)
|
H44X-10
|
1.0
|
1.1
|
H44X-16
|
1.6
|
1.76
|
橡胶瓣止回阀壳体试验压力:
型号
|
壳体试验压力(MPa)
|
最高工作压力(MPa)
|
介质保温
|
H44X-10
|
1.5
|
1.0
|
0-80℃
|
H44X-16
|
2.4
|
1.6
|
