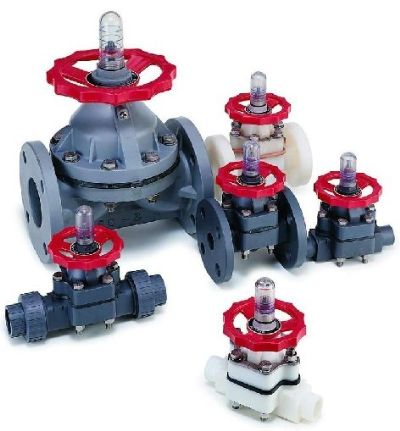

G41F-10S塑料隔膜阀是一种特殊形式的截断阀。塑料隔膜阀与其它阀门最大的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

塑料隔膜阀用耐腐蚀的塑料阀座和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。适用于强酸、强碱等强腐蚀性介质的调节。塑料隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大；无泄漏，能用于高粘度及有悬浮颗粒介质的调节。 塑料隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。

塑料隔膜阀的安装和使用：
　　　 1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
　　　 2.顺时针方向旋手柄为关闭，反之开启。
　　　 3.根据指示器位置可判断开启程度。


塑料隔膜阀零件材质表：

DN	名称	材质
1	螺柱	钢、不锈钢
2	指示器	钢
3	限位罩	AS
4	卡簧	钢、不锈钢
5	手轮	ABS、FRPP
6	压紧螺母	FRPP、C-PVC、不锈钢
7	衬环	PTFE
8	阀杆螺母	钢、铜HT300
9	阀杆	钢、不锈钢
10	阀盖	FRPP、PVDF、C-PVC
11	轴承	单向推力球轴承
12	螺母	钢、不锈钢
13	螺柱	钢、不锈钢
14	阀体	FRPP、PVDF、C-PVC
15	垫膜	EPDM、NBR
16	隔膜片	FEP、(F46)、PTFE、PVDF
17	销	钢、不锈钢
18	阀瓣	铸铁、玻璃钢、PVDF、PPO

塑料隔膜阀结构尺寸表：

DN	D1	D				L				b	H	n				￠
		HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI			HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	145	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	148	4	4	4	4	14	19	14	16
32	135	100				160				16	165	4				18
40	145	110	105	110	100	180	180	200	180	16	215	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	227	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	286	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	300	4	8	8	8	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	407	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	417	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	576	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	600	570	35	628	8	12	8	8	23	23	23	22
250	395	350	355	350	362	680	680	730	680	38	776	12	12	12	12	23	23	23	22
300	455	400	400	400	432	790				40	800	12	16	12	12	23	25	23	25

注：在HG20592-97标准中（PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。
