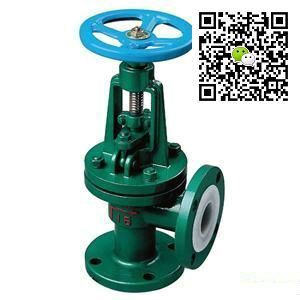

衬氟直角截止阀
发布时间:2016-07-04 13:58:39 浏览:
衬氟截止阀,温州博源阀门生产,具有质量稳定:实行全过程质量监控,细致入微,全方位检测! 价格合理:高效内部成本控制,减少了开支,让利于客户!交货快捷:先进生产流水线,充足的备货,缩短了交货期!欢迎来电洽谈合作,我们是温州地区专业的防腐蚀阀门制造企业。衬氟截止阀价格具有明显优势。
上一篇:折流式t型过滤器
下一篇:耐腐蚀衬氟球阀能承受多少温度
J41F46-16衬氟直角截止阀适用在-50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。
衬氟截止阀制造标准:
设计规范:GB/T 12233 GB/T 12235
结构长度:GB/T 12221
连接法兰:JB/T 78 JB/T 79
试验与检验:GB/T 13927
产品标识:GB/T 12220
供货规范:JB/T 7928
产品型号:PTFE(F4)J41F4-16 FEP(F46)J41F46-16

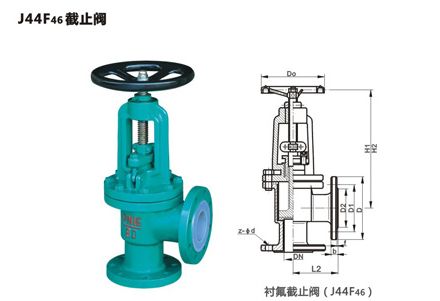

衬氟截止阀结构图:
衬氟截止阀各零部件材料:
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB | WCB |
衬氟截止阀尺寸数据,请来电咨询,温州博源阀门有限公司,销售部:0577-85859901 15157769133 网址:ttp://www.xyzhf.com/chanpin/ztfm/。
