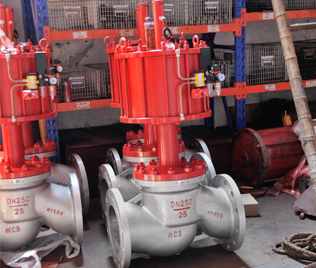

气动程控阀CKJ641F
产品详情
温州博源阀门有限公司生产销售的气动程控阀是采用活塞式气动执行机构与截止阀组成，适用于截止切断测应用场合。
气动程控阀的优点：
具有密封性能好，双向耐压零泄漏；
无磨损、无冲击、寿命长；抗分子筛粉尘。
气动程控阀产品特点：
1、阀杆与活塞杆合二为一，确保上下对中性；使阀门在线检修容易，提高检修效率；
2、采用世界先进的低流阻阀体、流线型流道设计，精密细致的铸造表面，功能特别的导流片，使流阻大大减小；
3、采用内平衡原理：采用内平衡结构，抵消介质压力，使阀门的使用压差得到提高，具有良好的双向承压能力。阀门正、反向使用时，具有相同的密封副比压，使密封片寿命提高，并减小了执行机构，使阀门整体体积缩小。
4、直观可靠的阀位状态现场指示，配阀位检测信号装置，可实现信号远程传输功能；
5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减摩成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。经二十余年使用证明，该填料组结构密封非常可靠，使用寿命很长；
6、先进的密封片： 使用PEEK密封片。它是一种高分子材料，具有较高的硬度及机械强度，良好的回弹性。使用这种密封片，使阀门寿命大大提高；
7、独特的防冲刷结构：在工艺管道中的气体介质内，可能存在一定量的杂质，在高速气流的推动下，这些杂质会急聚冲刷密封片。一定时间后，一般结构的阀门密封片会出现一些坑洞，造成阀门内漏。本阀门设计有密封片防冲刷装置，能使95%以上的气体冲刷在防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。
气动程控阀技术参数：
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
相关阅读：
PSA程控阀
程控阀常见故障和解决方法
上一产品：美标程控截止阀
下一产品：程控截止阀
气动程控阀的优点：
具有密封性能好，双向耐压零泄漏；
无磨损、无冲击、寿命长；抗分子筛粉尘。
气动程控阀产品特点：
1、阀杆与活塞杆合二为一，确保上下对中性；使阀门在线检修容易，提高检修效率；
2、采用世界先进的低流阻阀体、流线型流道设计，精密细致的铸造表面，功能特别的导流片，使流阻大大减小；
3、采用内平衡原理：采用内平衡结构，抵消介质压力，使阀门的使用压差得到提高，具有良好的双向承压能力。阀门正、反向使用时，具有相同的密封副比压，使密封片寿命提高，并减小了执行机构，使阀门整体体积缩小。
4、直观可靠的阀位状态现场指示，配阀位检测信号装置，可实现信号远程传输功能；
5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减摩成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。经二十余年使用证明，该填料组结构密封非常可靠，使用寿命很长；
6、先进的密封片： 使用PEEK密封片。它是一种高分子材料，具有较高的硬度及机械强度，良好的回弹性。使用这种密封片，使阀门寿命大大提高；
7、独特的防冲刷结构：在工艺管道中的气体介质内，可能存在一定量的杂质，在高速气流的推动下，这些杂质会急聚冲刷密封片。一定时间后，一般结构的阀门密封片会出现一些坑洞，造成阀门内漏。本阀门设计有密封片防冲刷装置，能使95%以上的气体冲刷在防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。
气动程控阀技术参数：
| 通径 | 公称压力(MPa) | 工作压差(MPa) | 执行机构 | 密封副形式 | 工作温度℃ |
|---|---|---|---|---|---|
| 15～300 | 1.6～6.3 | 0.1～4 | 平板/平衡 | PTFE/PEEK | -20～200 |
| 1"～14" | CL150～300 | 0.1～4 | 平板/平衡 | PTFE/PEEK | -20～20 |
气动程控阀外形及连接尺寸：
| 公称通径 DN | 公称压力(Mpa) | L | D | D1 | D2 | b | H |
|---|---|---|---|---|---|---|---|
| 20 | 1.6 | 181 | 105 | 75 | 56 | 14 | 420 |
| 25 | 184 | 115 | 85 | 65 | 14 | 428 | |
| 32 | 200 | 135 | 100 | 76 | 16 | 440 | |
| 40 | 222 | 150 | 110 | 84 | 16 | 443 | |
| 50 | 254 | 165 | 125 | 100 | 18 | 445 | |
| 65 | 276 | 185 | 145 | 118 | 18 | 498 | |
| 80 | 298 | 200 | 160 | 132 | 18 | 512 | |
| 100 | 352 | 220 | 180 | 156 | 20 | 520 | |
| 125 | 404 | 250 | 210 | 184 | 20 | 563 | |
| 150 | 451 | 285 | 240 | 211 | 22 | 602 | |
| 200 | 495 | 340 | 295 | 266 | 22 | 633 | |
| 250 | 626 | 405 | 355 | 319 | 24 | 670 | |
| 300 | 698 | 460 | 410 | 370 | 26 | 710 |
