耐腐蚀衬氟球阀能承受多少温度
衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。温州博源阀门生产的衬四氟球阀,采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。

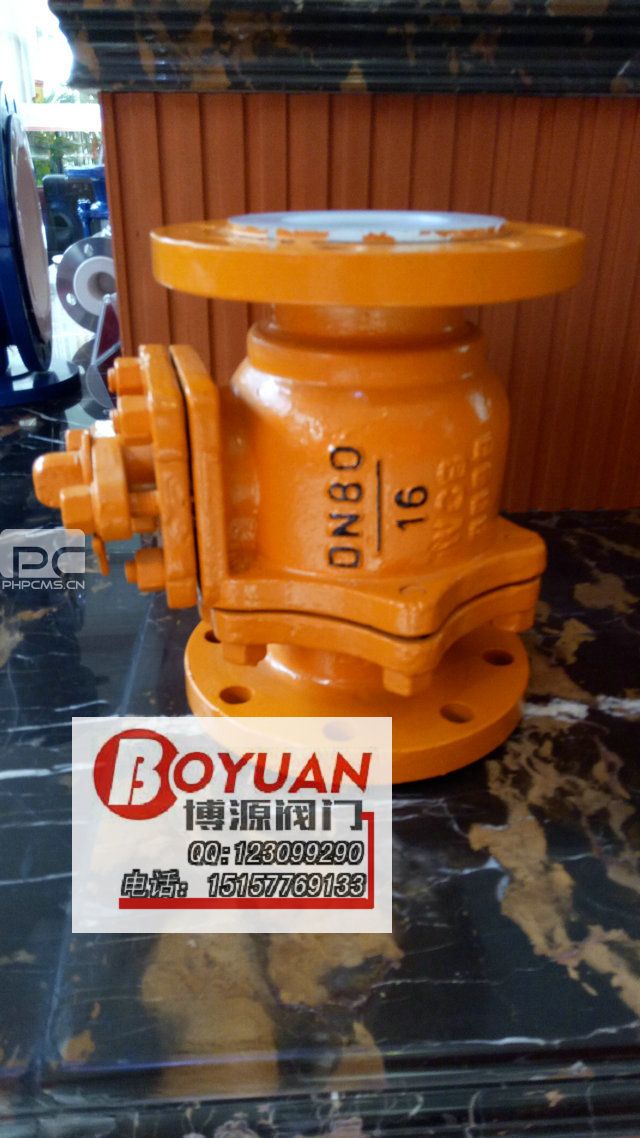

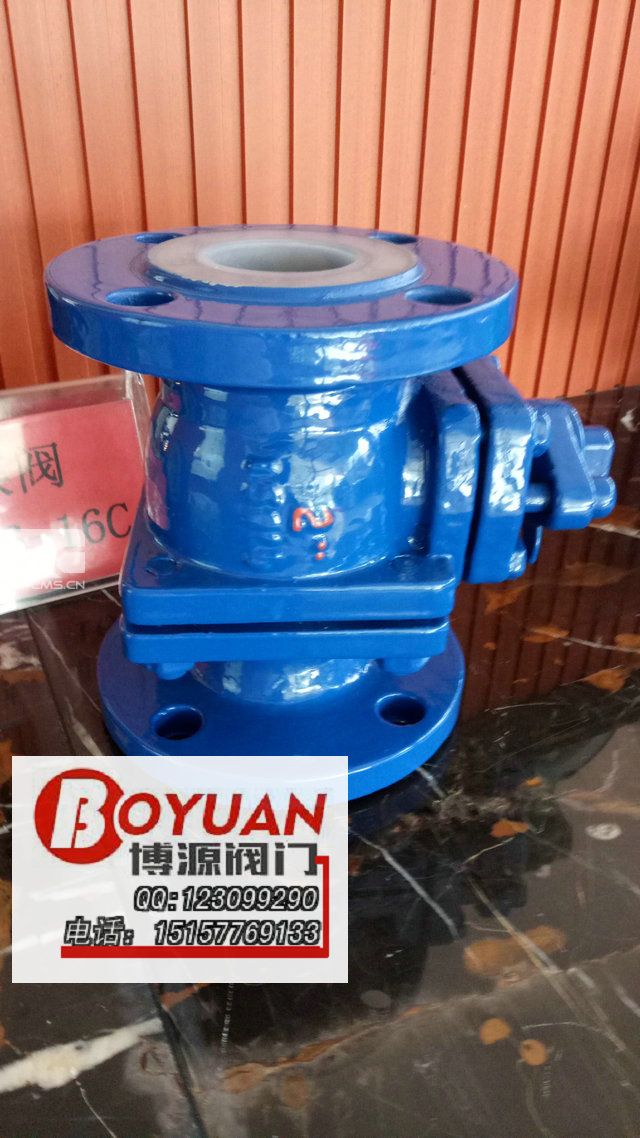

名称:衬氟球阀
公称通径:15~300mm
公称压力:PN1.0、1.6Mpa
法兰标准:JB/T79.1-94、79.2-94等
材 料:ZG230-450衬F46
上阀盖:与阀体一起铸造
工作温度:-40~+180℃;
压盖型式:螺栓压紧式
填 料:聚四氟乙烯
阀芯材料:2Cr13衬F46
额定行程:全开90°

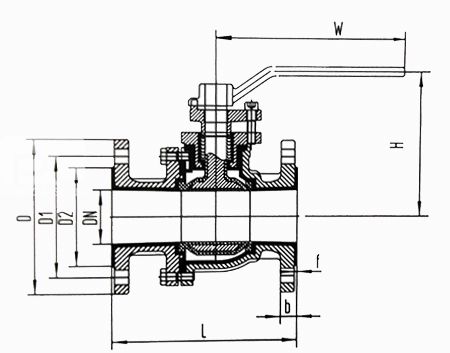

衬氟球阀结构图:
衬氟球阀特点
1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;
2.采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便便于管路系统在通球扫线和管路维护。
3.流体阻力小,衬里球阀内壁光滑,流道通畅是所有阀类中流体阻力最小的一种。
4.开关迅速、方便,只需将球体旋转90°,便完成开户和关闭动作。
5.采用特殊模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合,密封性好,达到了零泄漏。
6.可配置气动、电动、液动等多种驱动装置,实现远距离控制和自动化操作。
7.球体与阀杆融为一体,消除了转动角差,杜绝了因压力变化引起阀杆冲出体外的危险,保证了使用的安全性、可靠性。
衬氟球阀驱动方式:

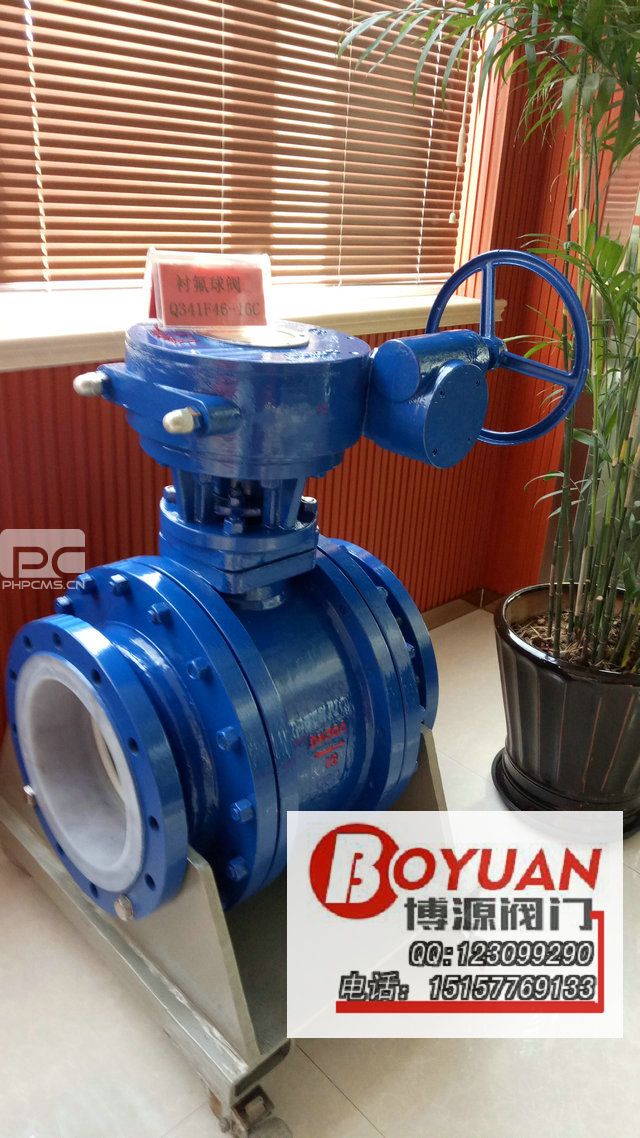

衬氟球阀按驱动方式有手动衬氟球阀Q41F46、蜗轮转动衬氟球阀Q341F46、气动衬氟球阀Q641F46、电动衬氟球阀Q941F46。
衬氟球阀结构尺寸数据:
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
PN1.6MPa
|
||||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
