衬胶隔膜阀G41J-10C

发布时间：2014-09-06 10:45:42 浏览：

衬胶隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。

衬胶隔膜阀设计规格：

遵循GB/T 12239，BS 5156标准

衬胶隔膜阀驱动方式：

手动衬胶隔膜阀、气动衬胶隔膜阀(常开或常闭)、电动衬胶隔膜阀

衬胶隔膜阀设零部件材质：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	隔膜	FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶）
5	支架	PTFE(F4)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

衬胶隔膜阀主要连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	125	80	55	40	2	12	4-φ12	95	65	45	2	14	4-φ14
20	3/4	135	90	65	50	2	14	4-φ12	105	75	55	2	16	4-φ14
25	1	145	100	75	60	2	14	4-φ12	115	85	65	2	16	4-φ14
32	5/4	160	120	90	70	2	16	4-φ14	135	100	78	2	18	4-φ18
40	3/2	180	130	100	80	3	16	4-φ14	145	110	85	3	18	4-φ18
50	2	210	140	110	90	3	16	4-φ14	160	125	100	3	20	4-φ18
65	5/2	250	160	130	110	3	16	4-φ14	180	145	120	3	20	4-φ18
80	3	300	185	150	125	3	18	4-φ18	195	160	135	3	22	4-φ18
100	4	350	205	170	145	3	18	4-φ18	215	180	155	3	22	8-φ18
125	5	400	235	200	175	3	20	8-φ18	245	210	185	3	24	8-φ18
150	6	460	260	225	200	3	20	8-φ18	280	240	210	3	24	8-φ23
200	8	570	315	280	255	3	22	8-φ18	335	295	265	3	26	8-φ23
250	10	680	370	335	310	3	24	12-φ28	390	350	320	3	28	12-φ23
300	12	790	435	395	362	4	24	12-φ23	440	400	368	4	28	12-φ23

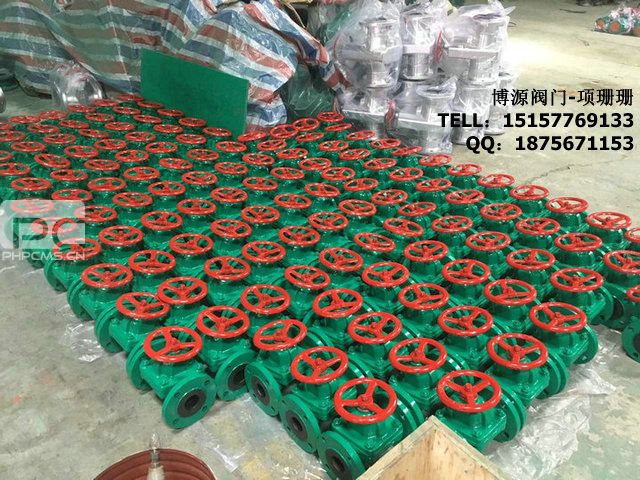

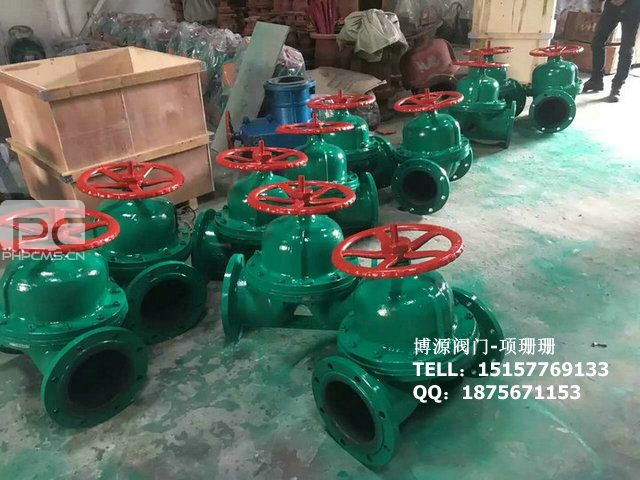

衬胶阀门

衬胶隔膜阀相关产品：

全衬氟蝶阀	电动衬氟蝶阀	气动衬氟球阀	手动衬氟球阀	衬胶截止阀	衬氟隔膜阀	衬氟三通隔膜阀	衬氟旋启式止回阀
对夹衬氟蝶阀	涡轮衬氟蝶阀	衬氟放料球阀	铸钢衬氟球阀	衬氟直流截止阀	衬胶隔膜阀	气动衬胶隔膜阀	衬氟立式止回阀
气动衬氟蝶阀	电动衬氟球阀	不锈钢衬氟球阀	衬氟截止阀	衬氟直角截止阀	气动衬氟隔膜阀	衬氟升降式止回阀	衬氟浮球式止回阀

温州博源阀门整理衬胶隔膜阀尺寸和标准，请联系销售部，电话：0577-85859901，15325778797项工程师，

网址：http//www.fufamen.com.
