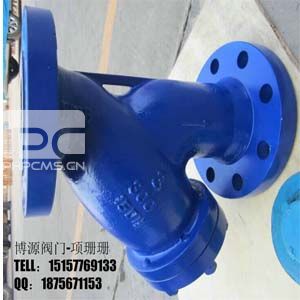

Y型高压过滤器
温州博源生产的高压过滤器Y型是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。y型过滤器厂家能提供外观颜色可定制生产业务。
高压过滤器是指40压力以上的过滤器,包括PN40,PN64,PN100.常见过滤器类型:y型,篮式,t型,双联,多联,u型等。
高压过滤器特点:
高压过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。
高压过滤器主要技术参数:
壳体材质铸钢,碳钢,不锈钢
公称通径15~500mm
滤框滤网材质不锈钢
密封件材质耐油石棉、丁,腈橡胶、聚四氟乙烯
工作温度(℃)-30~380-80~425-80~450
公称压力(MPa)1.6~10(150Lb~600Lb)
过滤精度(目/in)10~300
1.阀体 2. 滤芯网 3.密封件 4.滤网盖
高压Y型过滤器外形尺寸:
DN
|
"英寸
|
L
|
H1
|
H
|
拉杆伸缩过滤器
|
参考重量kg
|
|
15
|
1/2
|
125
|
70
|
150
|
L
|
H
|
2
|
20
|
3/4
|
145
|
70
|
150
|
3
|
||
25
|
1
|
160
|
80
|
160
|
3.8
|
||
32
|
1 1/4
|
180
|
90
|
180
|
6
|
||
40
|
1 1/2
|
200
|
100
|
240
|
7.2
|
||
50
|
2
|
220
|
130
|
250
|
300
|
130
|
10
|
65
|
2 1/2
|
260
|
165
|
350
|
350
|
165
|
17
|
80
|
3
|
280
|
195
|
390
|
400
|
195
|
20
|
100
|
4
|
320
|
230
|
450
|
450
|
230
|
32
|
125
|
5
|
350
|
300
|
520
|
500
|
300
|
53
|
150
|
6
|
380
|
335
|
580
|
550
|
335
|
66
|
200
|
8
|
495
|
420
|
690
|
650
|
420
|
110
|
250
|
10
|
595
|
500
|
800
|
775
|
500
|
165
|
300
|
12
|
640
|
580
|
950
|
900
|
580
|
225
|
350
|
14
|
700
|
640
|
1150
|
312
|
||
400
|
16
|
800
|
700
|
1360
|
500
|
||
450
|
18
|
850
|
790
|
1480
|
700
|
||
500
|
20
|
900
|
875
|
1650
|
900
|
高压过滤器使用说明:
过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

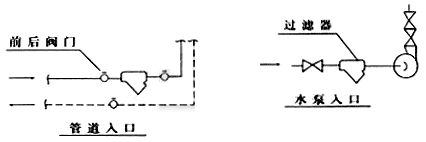

高压过滤器安装:
高压过滤器订货须知:
一、①过滤器产品名称与型号②过滤器口径③过滤器是否带附件以便我们的为您正确选型.
二、请按过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
