轴流式止回阀原理和特点
轴流式止回阀型号:ACH41H-16C,压力PN16-PN160,公称通经:D40-DN400,轴流式止回阀的阀瓣有着较小的质量,这样减少在导向面上的摩擦力,阀瓣能够迅速回座。小质量低惯性的阀瓣经过一个短期的行程并经极小的冲击力接触阀座面。这样能避免阀座密封面遭到破坏,防止造成阀座泄漏。
轴流式止回阀工作原理:
通过阀门进口端与出口端的压力差来决定阀瓣的开启和关闭。当进口端的压力大与出口端的压力循环展开弹簧力的总和时,阀瓣开启。只要有压力差存在,阀瓣就一直处于开启状态,但开启度由压力差的大小决定。当出口端压力与弹簧弹力的总和大于进口端压力差时,阀瓣则关闭并一直处于关闭状态。由于阀瓣的开启与关闭是处一个动态的力平衡系统中,因此阀门运行平衡,无噪音,水锤现象大大减少。
轴流式止回阀产品特点:

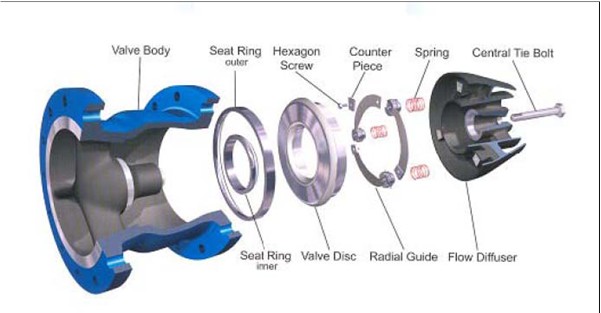

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2. 阀体,阀瓣,尾椎设计成流线型通道,具有良好的流体性能,最大限度减少流阻和压力。
3. 运用高性能弹簧材料HT/INCONELX-750,具有优良的耐腐性能,抗氧化和优异的机械性能,确保弹簧长期工作情况下,运行状态。
4. 静音式运行,从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5. 开启与关闭反应迅速,高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6. 结构紧凑,方便安装,垂直,水平安装都可。
7. 阀门采用合金钢堆焊密封面,耐磨,耐腐,寿命长。
8. 阀门的压力范围比较广。
轴流式止回阀主要部件材质:
阀体 |
阀瓣 |
导流罩 |
密封副 |
阀杆 |
弹簧 |
铸钢 WCB CF8 |
铸钢 WCB CF8 |
铸钢 WCB CF8 |
堆焊不锈钢 |
1Gr18Ti9 |
HT/INCONELX-750 |
轴流式止回阀尺寸:
DN |
PN |
法兰连接尺寸 |
外形尺寸 |
||||
D |
D1 |
D2 |
b |
Z-d |
L |
||
50 |
16 |
165 |
125 |
99 |
20 |
4-18 |
120 |
80 |
16 |
200 |
160 |
132 |
20 |
8-18 |
180 |
100 |
16 |
220 |
180 |
156 |
22 |
8-18 |
240 |
150 |
16 |
285 |
240 |
211 |
24 |
8-22 |
350 |
200 |
16 |
340 |
295 |
266 |
24 |
12-22 |
450 |
以上内容是由温州博源阀门提供,更多阀门技术,欢迎来电咨询:15325778797 ,欲在线了解更多阀门知识,请点击:http://www.xyzhf.com。
