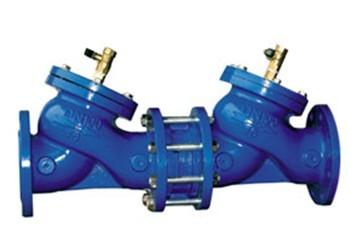

防污隔断阀HS41X
防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过滤部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。
防污隔断阀主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~600mm
适用介质:水
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
防污隔断阀产品的结构:
本阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。 第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型为两个止回阀串联而成,无安全排水。
三、防污隔断阀工作原理
普通型:为二个止回阀串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但二只止回密封同时破坏后,就失去了止回作用。其安全可靠性相对差些,工作原理较简单。 安全型:防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,也能起到防止回流污染的作用。
防污隔断阀调试步骤:

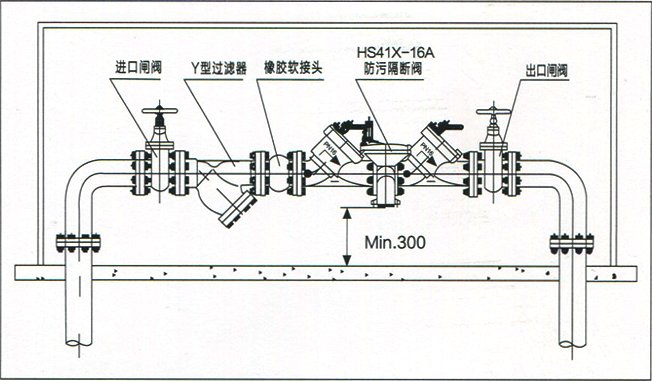

在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启动使用时,为了防止剧烈动作时操作O形圈移位和内部组件的损伤,有必要遵循以下步骤:关闭出口闸阀,慢慢打开进水闸阀,让水缓慢充满倒流防止器,打开各个测试球阀除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。
防污隔断阀连接尺寸:
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
458
|
482
|
551
|
653
|
735
|
793
|
1008
|
1186
|
1340
|
1505
|
1670
|
1886
|
1986
|
2318
|
H
|
210
|
235
|
264
|
308
|
356
|
400
|
503
|
595
|
705
|
705
|
905
|
910
|
921
|
1210
|
