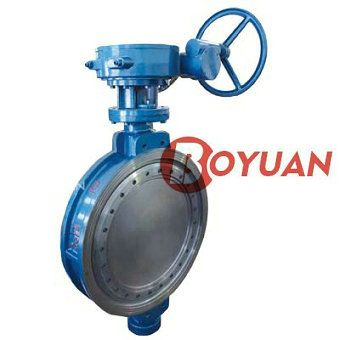

D373H铸钢对夹蝶阀
对夹式蝶阀安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
对夹式蝶阀主要技术参数:
公称通径DN(mm) |
50~2000 |
|||
公称压力PN(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封试验(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
强度试验(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
适用温度 |
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
对夹式蝶阀主要零部件材料:
零件名称 |
零件材料 |
阀体 |
碳钢、不锈钢、铬钢、合金钢 |
蝶板 |
碳钢、不锈钢、铬钢、合金钢 |
密封圈 |
316不锈钢+柔性石墨、聚四氟乙烯 |
阀杆 |
45#、2Cr13、不锈钢、铬钼钢 |
填料 |
柔性石墨、聚四氟乙烯 |
备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M |

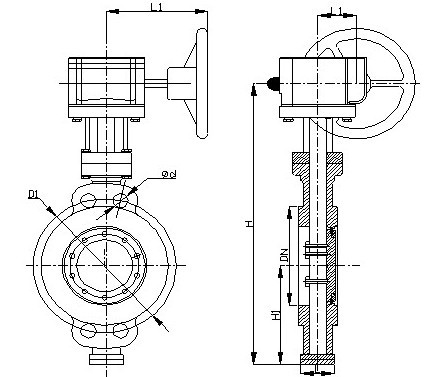

铸钢对夹式蝶阀主要外形及连接尺寸:
公称通径 |
主要外型及连接尺寸(mm) |
||||||||
L |
H |
H1 |
L1 |
L2 |
PN0.6Mpa |
PN1.0Mpa |
|||
D1 |
4-Φd |
D1 |
4-Φd |
||||||
50 |
43 |
250 |
80 |
48 |
145 |
110 |
4-14 |
125 |
4-18 |
65 |
46 |
265 |
95 |
48 |
145 |
130 |
4-14 |
145 |
4-18 |
80 |
64 |
275 |
100 |
48 |
145 |
150 |
4-18 |
160 |
4-18 |
100 |
64 |
370 |
125 |
48 |
145 |
170 |
4-18 |
180 |
4-18 |
125 |
70 |
420 |
135 |
70 |
175 |
200 |
4-18 |
210 |
4-18 |
150 |
76 |
505 |
172 |
70 |
175 |
225 |
4-18 |
240 |
4-22 |
200 |
89 |
610 |
240 |
90 |
200 |
280 |
4-18 |
295 |
4-22 |
250 |
114 |
665 |
265 |
90 |
200 |
335 |
4-18 |
350 |
4-22 |
300 |
114 |
755 |
295 |
125 |
280 |
395 |
4-22 |
400 |
4-22 |
350 |
127 |
860 |
330 |
125 |
280 |
445 |
4-22 |
460 |
4-22 |
400 |
140 |
890 |
370 |
125 |
280 |
495 |
4-22 |
515 |
4-26 |
450 |
152 |
966 |
395 |
130 |
280 |
550 |
4-22 |
565 |
4-26 |
500 |
152 |
1040 |
430 |
130 |
280 |
600 |
4-22 |
620 |
4-26 |
600 |
154 |
1285 |
490 |
175 |
365 |
705 |
4-26 |
725 |
4-30 |
700 |
165 |
1395 |
545 |
175 |
365 |
810 |
4-26 |
840 |
4-30 |
800 |
190 |
1560 |
615 |
225 |
440 |
920 |
4-30 |
950 |
4-33 |
900 |
203 |
1700 |
700 |
225 |
440 |
1020 |
4-30 |
1050 |
4-33 |
1000 |
216 |
1865 |
715 |
290 |
490 |
1120 |
