双偏心半球阀
双偏心半球阀结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的。双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。
双偏心半球阀适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。
【双偏心半球阀】工作原理如下:
A、开启过程
1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
【双偏心半球阀】执行标准 :
设计:GB12237-89
法兰连接:GB/T17241.6-1998、GB/T9115(钢制)
结构长度:GB12221-89

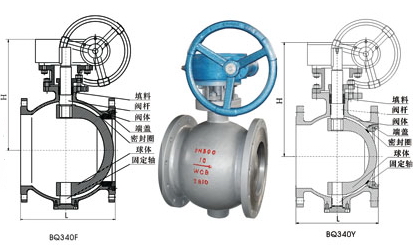

【双偏心半球阀】主要零件材料 :
名称 | 材质 |
阀体 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 | 2Cr13、1Cr13 |
阀瓣 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 | 铝青铜、FZ-1复合材料 |
填料 | 聚四氟乙烯、柔性石墨 |
以上内容是由温州博源阀门提供,更多阀门技术,欢迎来电咨询:15325778797 ,欲在线了解更多阀门知识,请点击:http://www.xyzhf.com。
