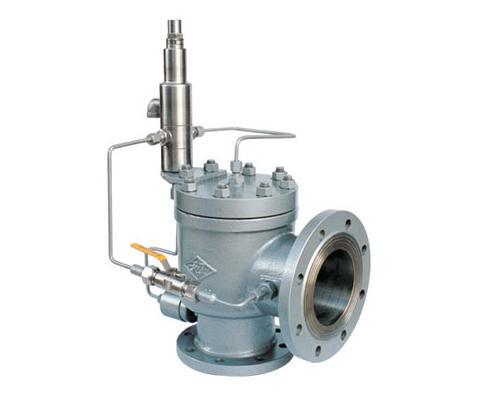

先导式安全阀
发布时间:2014-07-07 20:54:08 浏览:
先导式安全阀按结构形式来分,要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式);按阀体构造来分,可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。
【先导式安全阀】结构特点:
1、阀座软密封保证安全阀起跳前后的良好密封性。
2、允许工作压力接近安全阀的整定压力。
3、较小超压就能使安全阀主阀迅速达到全启状态。
4、安全阀动作性能和开启高度不受背压的影响。
5、启闭压差可调。
6、导阀不流动型结构设计减少了有害介质的排放和环境污染。
7、可在线检测安全阀的整定压力。
【先导式安全阀】设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
【先导式安全阀】零部件材料:
No
|
零件名称
|
Ax46Y/F AF46Y/F 材料
|
KAX46Y/F 材料
|
1
|
阀 体
|
WCB
|
WCB
|
2
|
阀 瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
3
|
导 向 套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
4
|
弹 簧
|
50CrVA
|
50CrVA
|
5
|
O 型圈 O
|
氟橡胶
|
氟橡胶
|
6
|
阀 盖
|
25
|
25
|
7
|
导 阀
|
部件
|
【先导式安全阀】结构尺寸:
型号
|
公称通径
|
do
|
L
|
L1
|
L2
|
H
|
DN"
|
D
|
D1
|
D2
|
b
|
Z-ød
|
(K)Ax46
F
-16
Y
AF46Y-16
|
25
|
15
|
110
|
95
|
150
|
365
|
32
|
115
|
85
|
65
|
16
|
4-14
|
32
|
20
|
115
|
100
|
150
|
375
|
40
|
140
|
100
|
78
|
18
|
4-18
|
|
40
|
25
|
120
|
110
|
160
|
390
|
50
|
150
|
110
|
85
|
18
|
4-18
|
|
50
|
32
|
135
|
120
|
160
|
410
|
65
|
165
|
125
|
100
|
20
|
4-18
|
|
65
|
40
|
160
|
140
|
175
|
435
|
80
|
185
|
145
|
120
|
20
|
4-18
|
|
80
|
50
|
170
|
135
|
175
|
451
|
100
|
200
|
160
|
135
|
20
|
8-18
|
|
100
|
65
|
195
|
175
|
195
|
500
|
125
|
220
|
180
|
155
|
22
|
8-18
|
|
125
|
80
|
210
|
190
|
220
|
526
|
150
|
250
|
210
|
185
|
22
|
8-18
|
|
150
|
100
|
255
|
230
|
265
|
623
|
175
|
285
|
240
|
210
|
24
|
8-23
|
|
200
|
125
|
300
|
260
|
300
|
690
|
250
|
340
|
295
|
265
|
26
|
12-23
|
以上内容是由温州博源阀门提供,更多阀门技术,欢迎来电咨询:15325778797 ,欲在线了解更多阀门知识,请点击:http://www.xyzhf.com。
