500X持压泄压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。

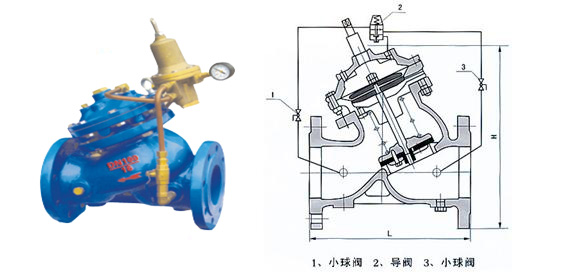

持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

【持压泄压阀】标准规范：

设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

【持压泄压阀】主要尺寸及重量：

公称尺寸 DN	尺寸(mm)
	L	H
20	150	245
25	160	272
32	180	291
40	200	311
50	203	332
65	216	355
80	241	370
100	292	413
125	330	461
150	356	495
200	495	570
250	622	666
300	698	733
350	787	807
400	914	888
450	978	978
500	978	1076
600	1230	1185
