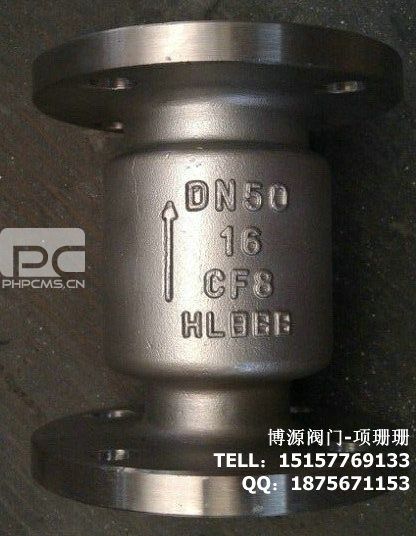

不锈钢立式止回阀
立式止回阀制造严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。温州博源阀门有限公司生产的不锈钢立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
不锈钢立式止回阀主要性能规范:(温州博源阀门)
阀体材料:WCB(C) CF8(P) CF 8M (R) WC6 WC9
工作温度:≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550
适用介质:水、蒸汽、油品 硝酸类 醋酸类 水、蒸汽 水、蒸汽
客户如果发现数据不对,可联系我们温州博源阀门技术部。
不锈钢立式止回阀特点:(温州博源阀门)
1、立体式止回阀有法兰和对夹之分,具有结构简单,零部件少,分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。
不锈钢立式止回阀使用说明:(温州博源阀门)
1.安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
2.阀门安装前必须进行外观检查,立式止回阀的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
不锈钢立式止回阀执行标准:(温州博源阀门)
设计制造: GB12235
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999
H42W-16P不锈钢立式止回阀结构尺寸:(温州博源阀门)
型号
|
尺寸(mm)
|
|||||||||
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φ
|
||||
系列1
|
系列2
|
系列3
|
||||||||
A
B
|
15
|
-
|
85
|
85
|
95
|
65
|
45
|
16
|
4-Φ14
|
|
20
|
-
|
95
|
95
|
105
|
75
|
55
|
16
|
-
|
4-Φ14
|
|
25
|
-
|
100
|
105
|
115
|
85
|
65
|
16
|
-
|
4-Φ14
|
|
32
|
-
|
105
|
150
|
135
|
100
|
78
|
16
|
-
|
4-Φ14
|
|
40
|
-
|
115
|
160
|
145
|
110
|
88
|
18
|
-
|
4-Φ14
|
|
50
|
140
|
125
|
170
|
160
|
125
|
100
|
20
|
3
|
4-Φ14
|
|
65
|
160
|
145
|
180
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
|
80
|
185
|
155
|
200
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
|
100
|
210
|
210
|
210
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
|
125
|
-
|
275
|
275
|
275
|
220
|
188
|
28
|
3
|
8-Φ25
|
|
150
|
300
|
225
|
300
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
|
200
|
380
|
380
|
380
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
如果客户所需要的结构长度跟本数据不符,那说明是非标产品,我们可以定做,请给我们技术部来电:15157769133。
立式止回阀订购须知:
止回阀的型号,口径,压力,材质,驱动方式,使用介质和温州,拿起电话给温州博源阀门有限公司订购吧。
温州博源阀门生产立式止回阀相关产品:铸钢立式止回阀,h42h止回阀,h42h立式止回阀,立式氨用止回阀,低温立式止回阀,进口立式止回阀,衬氟立式止回阀,高压立式止回阀,立式弹簧止回阀,h42w-16p不锈钢立式止回阀。
