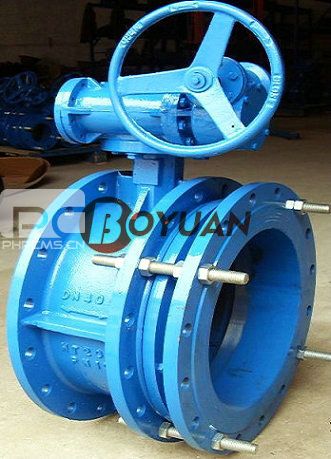

SD343H伸缩蝶阀
伸缩蝶阀是属于法兰蝶阀的一种,因为有伸缩头设计,所以叫伸缩蝶阀,型号是:SD343H。是由温州博源阀门自主设计、开发、制造的一款产品,是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则程全开状态。
【伸缩蝶阀】分类:
1、伸缩蝶阀按结构形式分类
(1)单偏心伸缩煤阀
(2)双偏心伸缩蝶阀
(3)三偏心伸缩跺阀
【伸缩蝶阀】的特点:
伸缩蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。伸缩蝶阀处于完全开启位置时,伸缩蝶阀厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。伸缩蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
【伸缩蝶阀】的优点:
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90度回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、密封件可更换,且密封可靠达到双向密封。
6、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
7、该阀可设计成法兰连接和对夹连接。
8、驱动方式可选择手动、电动或气动。
【伸缩蝶阀】主要技术参数:
公称通经DN(mm)
|
50~2000
|
50~1600
|
||
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
软密封
|
X:-40℃~90℃;XF:-20℃~200℃
|
||
硬密封
|
碳钢:-29℃~425℃ 不锈钢-40℃~650℃
|
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体
|
|||
泄漏率 |
符合GB/T13927-92标准
|
|||
驱动方式 |
蜗轮传动、电动、气动、液动
|
【伸缩蝶阀】主要零部件材料:
零件名称
|
材料
|
阀体
|
WCB、QT450-10、不锈钢
|
蝶板
|
WCB、QT450-10、不锈钢
|
阀轴
|
2Cr13不锈钢
|
密封圈
|
橡胶
|
填料
|
柔性石墨
|
【伸缩蝶阀】采用标准:
制造标准
|
JB/T8527-97、GB/T 122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
检验标准
|
GB/T 13927-92
|
【伸缩蝶阀】主要外形连接尺寸: 单位:mm
规格
|
D
|
D1
|
D2
|
Lmax
|
Lmin
|
H1
|
H2
|
N-Фd
|
100
|
220
|
180
|
156
|
216
|
174
|
110
|
170
|
8-Ф18
|
125
|
250
|
210
|
184
|
232
|
186
|
123
|
182
|
8-Ф18
|
150
|
285
|
240
|
211
|
239
|
194
|
140
|
210
|
8-Ф22
|
200
|
340
|
295
|
266
|
264
|
214
|
170
|
238
|
8-Ф22
|
250
|
395
|
350
|
319
|
296
|
235
|
195
|
270
|
12-Ф22
|
300
|
445
|
400
|
370
|
300
|
250
|
222
|
300
|
12-Ф22
|
350
|
505
|
460
|
429
|
320
|
270
|
252
|
330
|
16-Ф22
|
400
|
565
|
515
|
480
|
332
|
282
|
285
|
368
|
16-Ф26
|
450
|
615
|
565
|
530
|
355
|
305
|
310
|
402
|
20-Ф26
|
500
|
670
|
620
|
582
|
365
|
315
|
337
|
438
|
20-Ф30
|
600
|
780
|
725
|
682
|
420
|
340
|
393
|
490
|
24-Ф30
|
700
|
895
|
840
|
794
|
446
|
396
|
450
|
558
|
24-Ф33
|
800
|
1015
|
950
|
901
|
476
|
426
|
515
|
625
|
28-Ф33
|
900
|
1115
|
1050
|
1001
|
506
|
456
|
560
|
685
|
28-Ф33
|
1000
|
1230
|
1160
|
1112
|
516
|
466
|
610
|
750
|
28-Ф36
|
1200
|
1455
|
1380
|
1328
|
560
|
510
|
725
|
880
|
32-Ф39
|
1400
|
1675
|
1590
|
1530
|
590
|
540
|
840
|
987
|
36-Ф42
|
1600
|
1915
|
1820
|
1750
|
630
|
585
|
960
|
1158
|
40-Ф48
|
1800
|
2115
|
2020
|
1950
|
680
|
630
|
1060
|
1258
|
44-Ф48
|
2000
|
2325
|
2230
|
2150
|
730
|
680
|
1165
|
1365
|
48-Ф48
|
