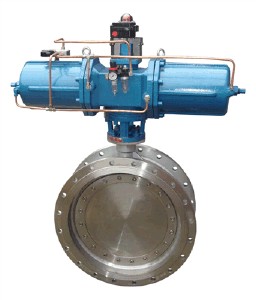

D643H气动法兰蝶阀
产品详情
D643H气动法兰蝶阀使用于石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
D643H气动法兰蝶阀广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用,气动阀门设计采用三偏心原理,开启密封即分离,关闭接触即密封,因此密封性能可靠,密封圈选用不锈钢材料,在高温和冷态工况下,密封无应力变形,具有耐高温、耐腐蚀、使用寿命长的特点。
气动蝶阀主要技术参数:
D643H气动法兰蝶阀广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用,气动阀门设计采用三偏心原理,开启密封即分离,关闭接触即密封,因此密封性能可靠,密封圈选用不锈钢材料,在高温和冷态工况下,密封无应力变形,具有耐高温、耐腐蚀、使用寿命长的特点。
气动蝶阀主要技术参数:
公称通经DN(mm)
|
50~2000
|
|||
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
适用温度
|
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
|
|||
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
泄漏率
|
符合GB/T13927-92标准
|
|||
驱动方式
|
蜗轮传动、电动、气动、液动
|
气动蝶阀主要零部件:
零件名称
|
材料
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
阀轴
|
2Cr13不锈钢、合金钢
|
密封圈
|
不锈钢圈
|
填料
|
柔性石墨
|
气动蝶阀制造设计标准:
制造标准
|
JB/T 8527-97
|
法兰标准
|
GB9113-2000
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T 13927-92
|
气动蝶阀主要连接尺寸:(单位:mm)
公称通经(DN) |
主要尺寸
|
法兰尺寸和螺栓规格
|
||||||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
