D943H电动法兰蝶阀

D943H电动法兰蝶阀
产品名称:D943H电动法兰蝶阀
产品分类:大口径蝶阀
产品型号:D943H
产品简介:

D943H电动法兰蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

产品详情

电动法兰蝶阀型号:D943H

电动法兰蝶阀公称通径:50MM-1000MM

电动法兰蝶阀使用压力:1.6MPA -2.5MPA

电动法兰蝶阀连接方式:法兰连接

电动法兰蝶阀形式: 电动

电动法兰蝶阀主要功能:起开关作用

电动法兰蝶阀使用介质:水  油品 蒸汽

电动法兰蝶阀材质:铸钢  不锈钢

电动法兰蝶阀标准:机械部标准或定做非标

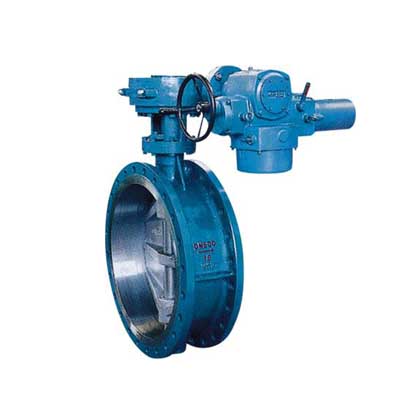

D943H电动蝶阀

D343H法兰蝶阀结构图

D943H电动法兰蝶阀结构特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、阀体不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D943H电动法兰蝶阀连接尺寸:

公称
通径
DN

外形尺寸

连接尺寸

L

H

D943H

PN4.OMPa

H3

A3

B3

D

D1

Z-d

50

108

150

112

530

250

255

165

125

4-18

65

112

170

115

550

250

255

185

145

8-18

80

114

180

120

565

250

255

200

160

8-18

100

127

190

138

600

250

255

235

190

8-22

125

140

200

164

640

250

255

270

220

8-26

150

140

210

175

705

300

315

300

250

8-26

200

152

230

208

775

300

315

375

320

12-30

250

165

250

243

945

300

315

450

385

12-33

300

178

270

283

1070

300

315

515

450

16-33

350

190

290

310

1140

300

315

580

510

16-36

400

216

310

340

1210

300

315

660

585

16-39

450

222

330

380

1335

575

714

685

610

20-39

500

229

350

410

1415

575

714

755

670

20-42


以上内容是由温州博源阀门有限公司提供,更多阀门技术,欢迎来电咨询:15325778797 ,QQ:123099290,欲在线了解更多阀门知识,请点击:http://www.xyzhf.com
