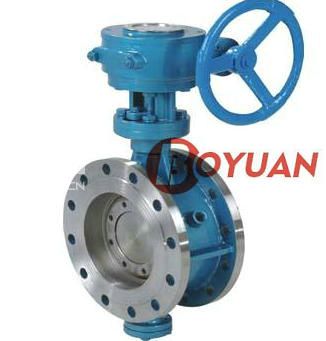

硬密封法兰蝶阀
硬密封法兰蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封。驱动形式除了电动之外还有:手动蝶阀,蜗轮蝶阀,气动法兰蝶阀等。
硬密封蝶阀工作原理:
硬密封蝶阀是以圆形蝶板(密闭件)随阀轴的转动来实现管道的开启或关闭的阀门,主要做截断阀使用,亦可设计成具有切断和节流调节的功能。目前硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则呈全开状态。
硬密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成,而且硬密封蝶阀保养很简单。只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。
硬密封蝶阀的特点:
目前,硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
按结构形式分类:
(1)中线型密封蝶阀
(2)单偏心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
按工作温度分类:
(1)高温蝶阀:t>450 °C的蝶阀
(2)中温碟阀:120 ° C
