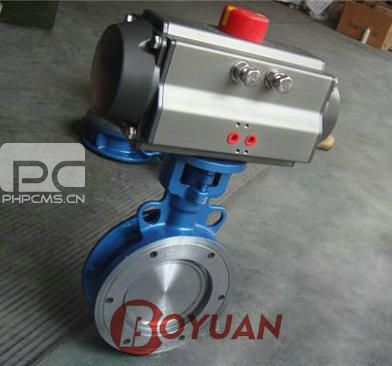

D673H气动对夹式硬密封蝶阀

D673H气动对夹式硬密封蝶阀
产品名称:D673H气动对夹式硬密封蝶阀
产品分类:大口径蝶阀
产品型号:D673H
产品简介:

气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上。

产品详情

一、气动对夹式硬密封蝶阀概述:



气动对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。



二、气动对夹式蝶阀特点:



1、气动蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。



三、气动对夹式硬密封蝶阀采用标准:



制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92



四、D673H气动对夹式硬密封蝶阀主要技术参数:



公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动



五、D673H气动对夹式硬密封蝶阀主要零部件材料:



零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨



六、主要外形连接尺寸:



公称通经(DN)

主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565

气动对夹式硬密封蝶阀
购买气动对夹式蝶阀,请联系温州博源阀门 销售部,项经理:15325778797,QQ:123099290,网址:http://www.xyzhf.com/cha
