氧气过滤器
发布时间：2014-09-06 14:03:14 浏览：
氧气过滤器是专为氧气管路设计的一种特殊过滤器，氧气过滤器由分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂；氧气过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
氧气过滤器使用范围：
氧气过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，保证后续设备的安全使用。
一、氧气过滤器性能规范：
| 公称通径(DN) | 40－400 | |||
| 公称压力(MPa) | 1.6 | 2.5 | 4.0 | |
| 试验压力 (MPa) |
强度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 适用温度 | -5℃－60℃ | |||
| 适用介质 | 氧气 | |||
| 过滤器体材质 | 不锈钢 | |||
| 过滤元件材质 | 硅黄铜 | |||
| 滤网型式 | 网式.烧结 | |||
二、氧气过滤器滤网规格：
| 滤网规格目／时 | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
| 可截颗粒μm | 2000 | 840 | 580 | 420 | 297 | 250 | 177 | 149 |
| 滤网规格目／时 | 120 | 140 | 170 | 200 | 230 | 270 | 325 | 330 |
| 可截颗粒.μm | 125 | 105 | 88 | 74 | 62 | 53 | 44 | 38 |

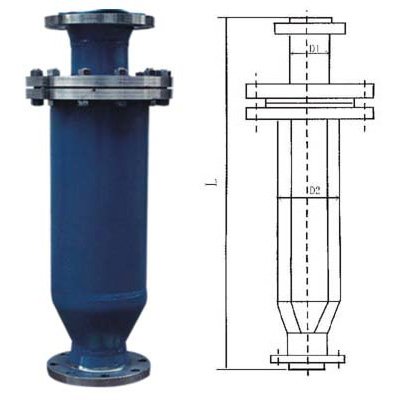

三 、氧气过滤器结构尺寸：
| 公称通径 DN |
D | D2 | 结构长度L | |
| 1.6 | 1.6～4.0 | |||
| 40 | 45 | 89 | 450 | 460 |
| 50 | 57 | 108 | 510 | 500 |
| 65 | 73 | 133 | 600 | 600 |
| 80 | 89 | 219 | 620 | 640 |
| 100 | 108 | 219 | 720 | 770 |
| 125 | 133 | 273 | 820 | 900 |
| 150 | 159 | 325 | 920 | 1000 |
| 200 | 219 | 426 | 1200 | 1250 |
| 250 | 273 | 529 | 1650 | 1600 |
| 300 | 325 | 630 | 1700 | 1900 |
| 350 | 377 | 720 | 1800 | 2200 |
| 400 | 426 | 820 | 2100 | 2400 |
