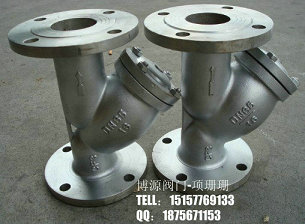

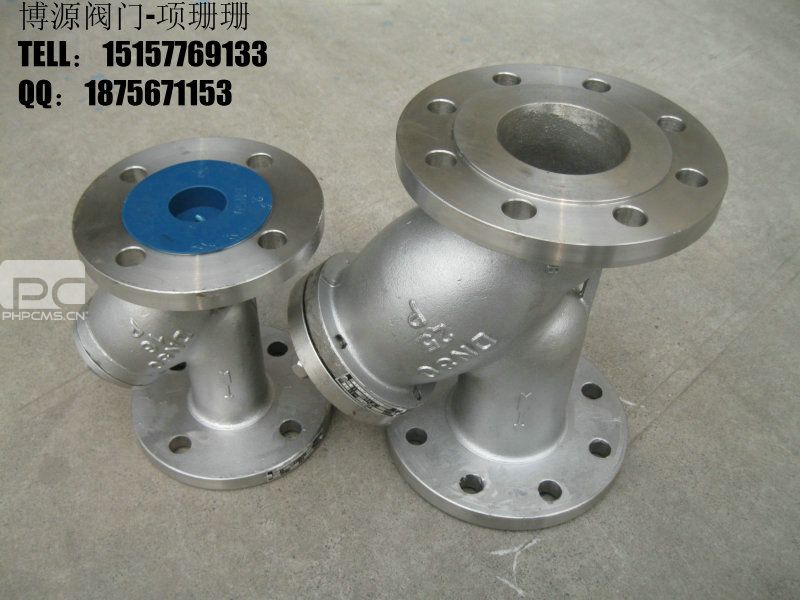

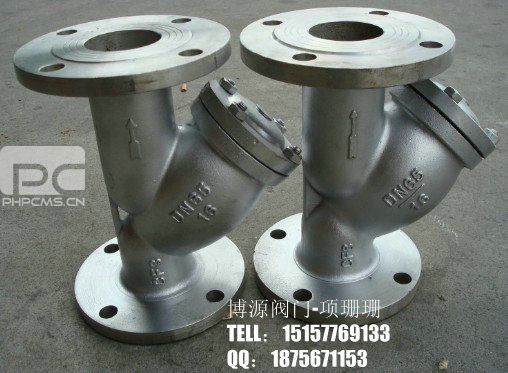

不锈钢管道过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成后由不锈钢过滤器壳体内的横隔板将其内腔分为上、下两腔，排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。

不锈钢管道过滤器工作原理：

工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制哭喊启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。

不锈钢管道过滤器安装原理：

该类阀门在管道中一般应当水平安装。
安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏
按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道
调式电动部分时，请注意电机的转动方向要与标识方向一致
安装时应考虑便于检修，且应安装旁通管道。
安装时应尽量考虑排污口在下部，便于杂物的排放。
排污管接到排污沟，排污管道不宜过长。

不锈钢管道过滤器技术参数：
1、工作压力：1.6-2.0Mpa
2、系统压损：30-50Kpa
3、工作温度：2.95℃
4、滤网孔径：50-1000μm
5、冲洗时间：反冲洗单循环过程23秒左右
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服务条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
