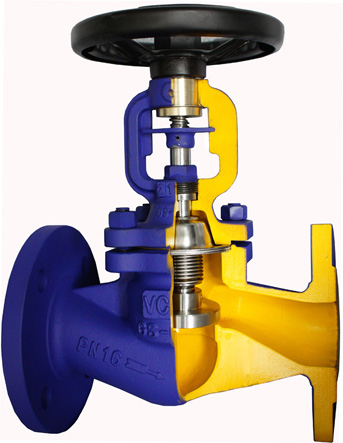

德标波纹管截止阀WJ41H

发布时间：2014-09-06 13:51:30 浏览：

德标波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。铸钢截止阀只适用于全开和全关，不允许作调节和节流。

产品应用：

波纹管密封截止阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。

产品原理：

波纹管截止阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏

产品结构：

WJ41H波纹管截止阀、WJ41W法兰式不锈钢波纹管截止阀、WJ61H焊接式波纹管截止阀、WJ45H直流式波纹管截止阀、WJ44H直角式波纹管截止阀、WJ21H波纹管针型阀、WL41H波纹管节流阀。

序号	名称	材质

1	阀体	GS-C25、1.7363、 1.4308、1.4408、1.4306、1.4301
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	轴销	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	波纹管组件	1Cr18Ni9Ti、304、316
5	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	阀盖	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨 Flexible graphit、PTFE
8	填料压盖	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
9	定位片	25、45、304、316
10	阀杆螺母	铜合金ZQA19-4
11	手轮	WCB、QT400-18
12	双头螺栓	ASTM A193-B7、A320-B8、A193-B8M
13	六角螺母	ASTM A194-2H、A194-8、A194-8M
14	垫片	柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE

德标波纹管截止阀技术规范

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列阀门连接法兰可根据用户要求设计制造

德标波纹管截止阀零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
WCB	WCB	WCB	13Cr	2Cr13	STL	柔性石墨
304	CF8	CF8	304	304	304	柔性石墨
304	CF8	CF8	304	304	STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
316	CF8M	CF8M	316	316	STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
304L	CF3	CF3	316	304L	STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
316L	CF3M	CF3M	316	316L	STL	PTFE
