Q41F-25C铸钢球阀

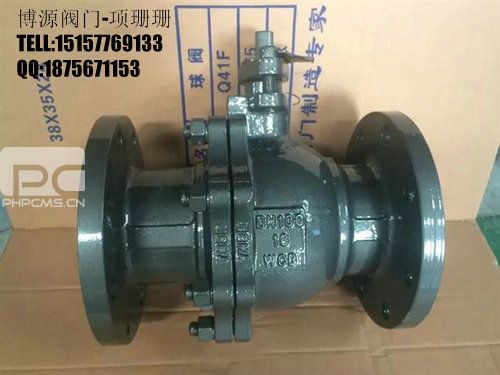

Q41F-25C铸钢球阀
产品名称：Q41F-25C铸钢球阀
产品分类：不锈钢球阀
产品型号：Q41F-25C
产品简介：

Q41F-25C铸钢球阀系：Q41 F W Y，材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。

产品详情
Q41F-25C铸钢球阀
球阀系：Q41 F/ W/ Y;
材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。
规格：DN15-DN800
标准：国标，日标，美标，德标
压力：1.6Mpa~6.4Mpa（150LB~600LB）5k~63k
连接:法兰;
品牌：温州博源阀门
工作温度：-160~550
类型：直通式
介质：水，油品，蒸汽，硝酸类等
外型：重型/中型
型号：Q41F-16C Q41F-25C Q41F-40C Q41F-64C Q41F-100C



主要零件材质：

零件名称 ZG0cr18Ni9
304 CF8		 ZG00Cr18Ni10
304L CF3		 ZG1C0r17Ni14M02
316 CF8M		 ZG00Cr17Ni14M02
316L CF3M		 WCB
阀体 /阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9M02 00Cr18Ni10M02 WCB
球体 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9M02 00Cr18Ni10M02 1Cr13
闷杆 0Cr1SNi9 00Cr18Ni10 0Cr18Ni9M02 00Cr18Ni10M02 1Cr13
阀座 0Cr18Ni9 00Cr18Ni10 0r17Ni14M02 00Cr18Ni10M02 1Cr13
填料 /垫片 PTFE PTFE PTFE PTFE PTFE
螺栓 不锈钢 35GrM0A
螺母 不锈钢 45
手柄 铸钢

Q41F-25C主要连接尺寸：

型 号 公称通径 尺 寸 (mm)
L D D1 D2 D6 b-f z-Φd W
Q41F2.5Mpa 15 130 95 65 45   14-2 4-14 115
20 140 105 75 55   14-2 4-14 130
25 150 115 85 65   14-2 4-14 150
32 165 135 100 78   16-2 4-18 190
40 180 145 110 85   18-3 4-18 230
50 200 160 125 100   20-3 4-18 240
65 220 180 145 120   22-3 8-18 280
80 250 195 160 135   22-3 8-18 310
100 280 230 190 160   24-3 8-23 330
125 320 270 220 188   28-3 8-25 600
150 360 300 250 218   30-3 8-25 800
200 400 360 310 278   34-3 12-25 1000
250 450 425 370 332   36-3 12-30 1200
Q41F-40P
Q41F4.0Mpa		 15 130 95 65 45 40 16-2 4-14 115
20 140 105 75 55 51 16-2 4-14 130
25 150 115 85 65 58 16-2 4-14 150
32 180 135 100 78 66 18-3 4-18 190
40 200 145 110 85 76 18-3 4-18 230
50 220 160 125 100 88 20-3 4-18 240
65 250 180 145 120 110 22-3 8-18 280
80 280 195 160 135 121 22-3 8-18 310
100 320 230 190 160 150 24-3 8-23 330
125 360 270 220 188 176 28-3 8-25 600
150 400 300 250 218 204 30-3 8-25 800
200 550 375 320 282 260 38-3 12-30 1200
Q41F-64C
Q41F6.4Mpa		 15 140 105 75 55 40 18-3 4-14 115
20 152 125 90 68 51 20-3 4-18 130
25 180 135 100 78 58 22-3 4-18 150
32 200 150 110 82 66 24-3 4-23 190
40 220 165 125 95 76 24-3 4-23 230
50 250 175 135 105 88 26-3 4-23 240
65 280 200 160 130 110 28-3 8-23 280
80 320 210 170 140 121 30-3 8-23 310
100 360 250 200 168 150 32-3 8-25 330
125 381 295 240 202 176 36-3 8-30 600

Q41F-25C铸钢球阀

以上内容是由温州博源阀门提供，更多阀门技术，欢迎来电咨询：15325778797 ,QQ：123099290,欲在线了解更多阀门知识，请点击：http://www.xyzhf.com.
