卧式除污器
发布时间：2014-07-13 23:41:31 浏览：
卧式除污器按结构形式可分为：直通卧式除污器和角通卧式除污器，密封结构可选用软密封、硬密封，压力范围PN0.1-4.0Mpa，公称通径为DN150-500mm，材质可选用铸铁、铸钢、不锈钢。
卧式除污器的作用：是用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。
除污器由过滤器本体、转向阀、滤网、排污口组成。被处理水通过进水口进入过滤器本体，水中杂质便会截留在不锈钢滤网上，当杂质堆积到一定程度时，滤网内外两侧的压差达到设定值（≤0.05MPa),打开排污阀，关闭转向阀，除污器开始排污。
上一篇：电动隔膜调节阀
下一篇：加长杆闸阀-井下闸阀
卧式除污器的作用：是用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。
除污器由过滤器本体、转向阀、滤网、排污口组成。被处理水通过进水口进入过滤器本体，水中杂质便会截留在不锈钢滤网上，当杂质堆积到一定程度时，滤网内外两侧的压差达到设定值（≤0.05MPa),打开排污阀，关闭转向阀，除污器开始排污。
卧式除污器的设备特点：
1、过滤器在全流量下能正常工作，连续出水，既保持了高的流量，又具有低的压力降，避免了由于流速低而造成的表面污渍；
2、直接安装在管网系统上，不需要任何支撑结构，节省空间；
3、安装方便，只需接入待处理系统的管路上即可；

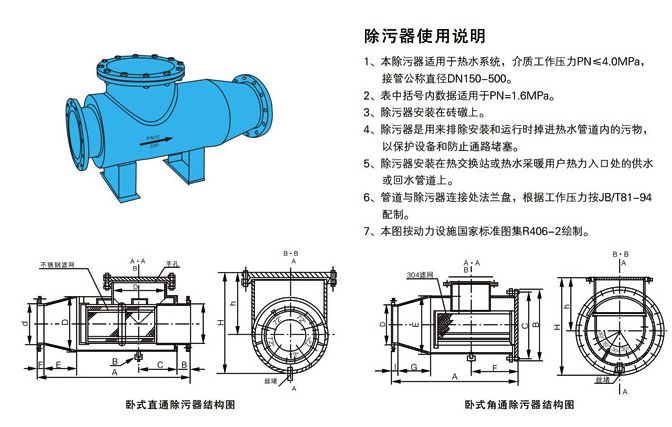

直通卧式除污器说明：
1、本除污器适用于热水系统，介质工作压力PN≤4.0MPa，接管公称直径DN150-500。
2、表中括号内数据适用于PN=1.6MPa。
3、除污器安装在砖礅上。
4、除污器是用来排除安装和运行时掉进热水管道内的污物，以保护设备和防止通路堵塞。
5、除污器安装在热交换站或热水采暖用户热力入口处的供水或回水管道上。
6、管道与除污器连接处法兰盘，根据工作压力按JB/T81-94配制。
直通卧式除污器安装尺寸：
|
型号 DN (mm)
|
安装尺寸 (am)
|
||||||
|
A
|
B
|
C
|
D
|
h
|
H
|
d
|
|
|
150
|
920
|
110
|
210
|
D273×5(4.5)
|
260
|
3965
|
D159×(4.5)
|
|
200
|
1140
|
107
|
250
|
D357×6(4.5)
|
328
|
5065
|
D219×6(4.5)
|
|
250
|
1250
|
110
|
300
|
D407×7(5.0)
|
370
|
5735
|
D273×(5)
|
|
300
|
1340
|
107
|
350
|
D457×7(5.0)
|
400
|
6385
|
D325×7(5)
|
|
350
|
1430
|
119
|
360
|
D507×8(6.0)
|
435
|
6885
|
D377×8(6)
|
|
400
|
1700
|
123
|
432
|
D607×9(6.0)
|
490
|
7935
|
D426×9(8)
|
|
450
|
2000
|
140
|
480
|
D709×10(7.0)
|
590
|
9445
|
D478×10(7)
|
|
500
|
2200
|
140
|
530
|
D813×12(8)
|
650
|
10565
|
D530×10(8)
|
角通卧式除污器说明：
1、除污器是用来排除安装和运行时掉进热水管道内的污物，以保护设备和防止通路堵塞。
2、适用于热水系统，按管公称直径DN150-500。
3、表中括号内数据适用于PN=1.6MPa。
4、除污器安装在热交换站或热水彩暖用户热力人口处的供水或回水管道上。
5、管道与除污器连接处法兰盘，根据工作压力按JB/T81-94配制。
6、除污器安装在砖礅上。
角通卧式除污器安装尺寸：
|
型号
|
安装尺寸 (mm)
|
||||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
h
|
H
|
|
|
150
|
700
|
D390(370)
|
D350(335)
|
159×(4.5)
|
d273×5(4.5)
|
210
|
184
|
2575
|
452.5(4425)
|
|
200
|
800
|
D440(435)
|
D400(395)
|
219× 6(4.5)
|
d325×6(4.5)
|
277
|
277
|
2855
|
505.5(530)
|
|
250
|
980
|
D545(520)
|
D495(480)
|
273× 7(5.0)
|
d408×7(5.0)
|
320
|
320
|
329
|
601.5(589)
|
|
300
|
1060
|
D595(570)
|
D545(530)
|
325× 7(5.1)
|
d457×7(5.0)
|
338
|
338
|
352
|
649.5(637)
|
|
350
|
1200
|
D650(630)
|
D600(585)
|
377×6
|
d508×6
|
400
|
400
|
384
|
709(699)
|
|
400
|
1350
|
D750(735)
|
D700(690)
|
426× 7(5.1)
|
d610×7(5)
|
450
|
450
|
456
|
831(8235)
|
|
450
|
1600
|
D865(850)
|
D810(800)
|
478× 8(5)
|
d708×8(5)
|
500
|
500
|
519
|
951(944)
|
|
500
|
1800
|
D975(960)
|
D920(900)
|
530× 10(6.1)
|
d813×10(7)
|
550
|
550
|
580
|
1026.5(10065)
|
|
