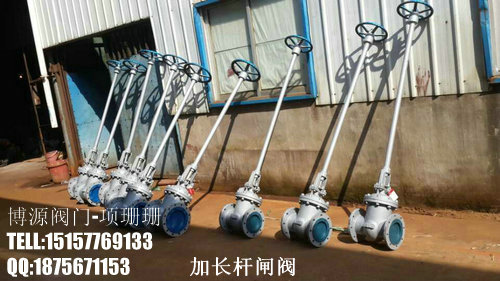

加长杆闸阀-井下闸阀

发布时间:2014-07-14 00:07:28    浏览:

加长杆闸阀是温州博源阀门不断积极设计研发的新型闸阀,阀杆长度可根据客户的需求,量身定做,适用于井下,或者埋地等特殊工况。

加长杆闸阀具有操作方便,设计紧凑、占据空间小、易于安装、耐磨防堵措施完善、便于维修,使用寿命长等优点,并且可任意选用驱动装置。常见驱动方式是:手动,电动,气动,伞齿轮传动等等。

加长杆闸阀优点:
阀杆加长,方便于高位置操位;
通道流畅,流量系数小;
密封可靠,操作轻便灵活;

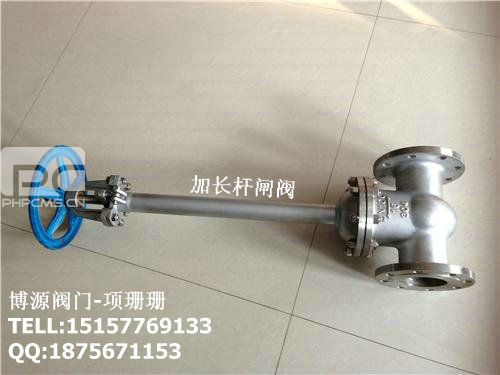

不锈钢加长闸阀

加长杆闸阀主要材质:
铸铁、铸钢、锻钢、不锈钢304、316、铬钼钢、双相不锈钢、黄铜、哈氏合金、钛材、镍材、蒙乃尔合金、超高温合金钢、陶瓷。

加长杆闸阀技术参数:
试验压力(MPa)
公称压力(MPa)
压力级(Class)
JIS(MPa):1.6、2.5、4.0、6.4、10.0、150、300、400、600、900、10K、20K
强度试验:2.4、3.8、6.0、9.6、15.0、3.1、7.8、10.2、15.3、23.1、3.1、7.8
密封试验:1.8、2.8、4.0、7.0、11.0、2.1、5.6、7.5、11.2、16.8、2.1、5.6、
气密试验:0.5~0.7
工作温度:PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质:C:水、油、蒸汽P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )
设计参数:
设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN150mm
公称压力:PN1.6、2.5、4.0MP。

加长杆闸阀


加长杆闸阀主要零件材料:

零件名称
阀体材料Body Material Code
Part Name
阀体/阀盖
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Body/Bonnet
闸板
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti/CF8
ZG1Cr18Ni12Mo2Ti/CF8M
Wedge
阀杆
Cr13
25Cr2MoV
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
Stem
填料
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE
Packing
垫片
18-8柔性石墨/18-8Flexible Graphite
Gasket
螺栓
35/35CrMo
25CrMoV
1Cr18Ni9
1Cr18Ni9
Bolt
适用温度
-29-425℃
-29-450℃
-40-200℃
-40-200℃
Suitable Temp.
适用介
水、油品、蒸汽
Water,Oil,Steam
蒸汽、油品
Steam,Oil
硝酸类
Nitrc Acid
醋酸类
Acetic Acid
Suitable Medium
