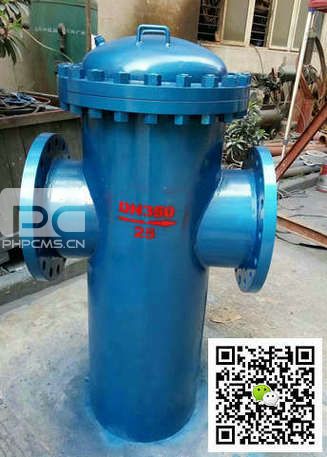

篮式过滤器
温州向一阀门生产的篮式过滤器是除去液体中含有少量固型物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。广泛应用于石油、化工、化纤、医药、食品等行业。
一、篮式过滤器概述:
SBL直通篮式过滤器是除去液体中含有少量固型物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。篮式过滤器广泛应用于石油、化工、化纤、医药、食品等行业。蓝式过滤器是过滤器中的佼佼者,它比其它过滤器技术要求高,主要用于管道上,来处理管内高精度液体。
二、篮式过滤器工作原理:
该过滤器设计合理,使用方便,可打开上盖拿出滤网处理污物,不会带有污物留在管内,滤网采用40-200目。
三、篮式过滤器作用说明:
安装前先检查产品螺丝有没松脱,污物有没带入过滤器内,此产品一事实上要安装在管道进口前(否泵前),安装时请注意流向标志,在使用时一定要定期清理过滤器滤网。
SBL直通篮式过滤器有壳体、排污盖、滤芯、螺柱等组成。网眼总面积是入口管道面积的3-4倍,压差为0.05-0.15,压力在设计有不同。
四、篮式过滤器技术参数:
DN | L | H | H1 | H2 | ? | 有效过滤面积/m2 | 重量/kg |
---|---|---|---|---|---|---|---|
25 | 220 | 480 | 160 | 260 | 76 | 0.003619 | 13.8 |
32 | 220 | 495 | 160 | 270 | 76 | 0.003619 | 16.5 |
40 | 280 | 550 | 180 | 300 | 114 | 0.005718 | 19 |
50 | 280 | 550 | 180 | 300 | 114 | 0.005718 | 23 |
65 | 330 | 650 | 220 | 350 | 140 | 0.009613 | 39 |
80 | 340 | 740 | 260 | 400 | 168 | 0.01539 | 52 |
100 | 420 | 880 | 310 | 470 | 219 | 0.02464 | 82 |
150 | 500 | 1175 | 430 | 620 | 273 | 0.04866 | 208 |
200 | 560 | 1540 | 530 | 780 | 325 | 0.07858 | 245 |
250 | 660 | 1890 | 640 | 930 | 426 | 0.12065 | 280 |
300 | 750 | 2130 | 840 | 1200 | 478 | 0.16537 | 390 |
五、篮式过滤器订货说明:
订货时请注明以下内容:
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦过滤精度⑧使用温度⑨滤框滤网目数⑩是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
