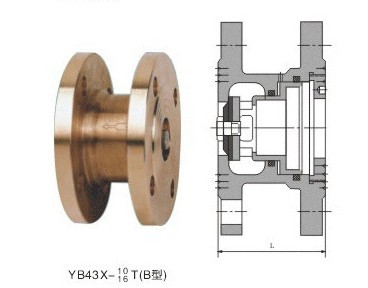

Y43X比例减压阀
比例式减压阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据要求设计特殊比例的减压阀。
比例式减压阀工作原理:
当在阀后管网上无用水时阀门关闭,阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时,阀前压力大于阀后压力,推动活塞后移比例式减压阀打开,阀后管网压力随流量的增加而降低(符合流量-压力特性曲线),直至达到平衡位置,活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高,比例式减压阀活塞失去平衡状态而前移,比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上,这样阀后压力与阀前压力仍呈比例关系。
Y43X比例式减压阀安装要求:
(1)减压阀可垂直或水平安装,安装中应注意减压阀进水方向,不可颠倒。
(2)减压阀前应设计和安装过滤器,以便保护减压阀,延长寿命。安装减压阀之前必须对管路系统进行冲洗清理,以防止焊渣、氧化皮等赃物流入阀门,影响阀门正常工作。
(3)减压阀前映射截止阀,一般安装在过滤器前,便于维修时切断水源。为保证产品的正常维护和不间断供水,应采用并联安装方式此时减压阀前后应设置截止阀。
(4)减压阀前后如何设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离。
(5)减压阀出水端可设置软接头便于安装维护。
(6)减压阀内部为精密组件,运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电气焊等),防止橡胶过早老化。

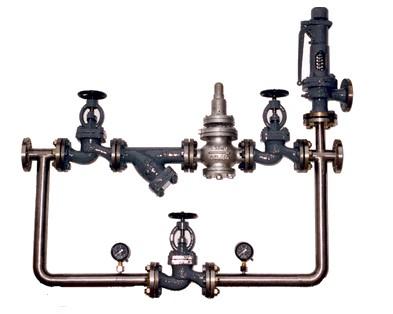

Y43X比例式减压阀安装方法:
比例式减压阀主要零件材料:
型号 | Y13X-16T | Y43X-16T | |
连接方式 | 内螺纹 | 法兰 | |
适用介质 | 水、气 | ||
适用温度 | ≤90℃ | ||
额定工作压力 | 1.6MPa | ||
压力误差 | ±2.5 | ||
最小开启压力 | 2:1 | 0.2 MPa | |
3:1 | 0.3 MPa |
零件名称 | 材料 |
阀体 | 铜或不锈钢 |
活塞 | |
进口压盖 | |
出口压盖 |
型号 | Y13X-16T 2∶1 3∶1 3∶2 5∶1 5∶2 | |||||
DN | 15 | 20 | 25 | 32 | 40 | 50 |
G | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
L | 115 | 115 | 130 | 130 | 160 | 170 |
F | 58 | 58 | 69 | 80 | 86 | 103 |
连接方式 | 管螺纹 |
型号 | DN | L(mm) |
Y43X-16 2∶1 3∶1 3∶2 4∶1 5∶1 5∶2 |
25 | 115 |
32 | 124 | |
40 | 132 | |
50 | 140 | |
65 | 155 | |
80 | 155 | |
100 | 200 | |
125 | 220 | |
150 | 230 | |
200 | 270 |
以上内容是由温州博源阀门提供,更多阀门技术,欢迎来电咨询:15325778797 ,欲在线了解更多阀门知识,请点击:http://www.xyzhf.com。 |
