api美标闸阀
本厂其他美标闸阀产品:铸钢美标闸阀 美标锻钢闸阀 美标不锈钢闸阀 美标闸阀 美标铸钢闸阀 电动美标闸阀。

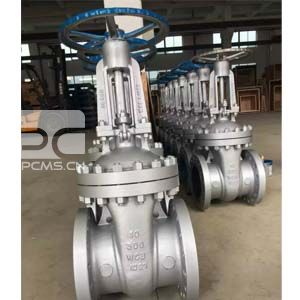

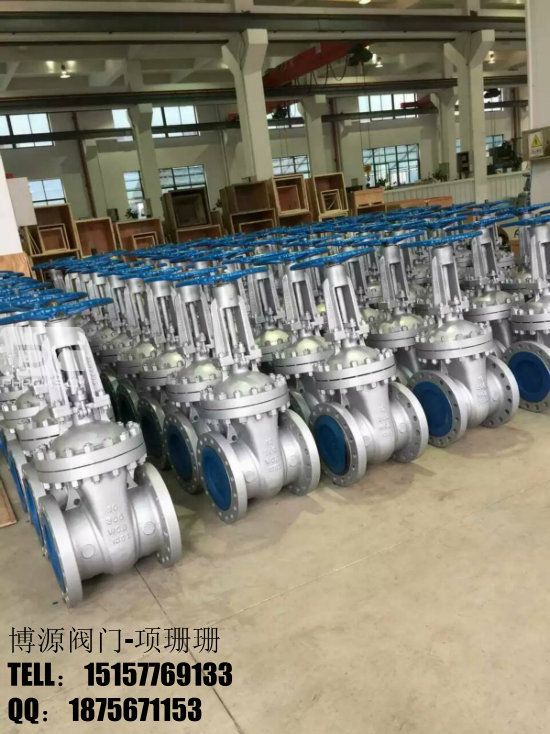

【产品名称:api美标闸阀】
【产品型号:Z40Y】
温州博源阀门生产的API美标闸阀产品设计制造符合API6D标准要求,适用于ANSI Class150~2500LB,工作温度-40~500℃的各种管路上,用于截断或接通管路中的介质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质密封可靠,具有性能优良,结构设计紧凑合理,造型美观。操作方式有手动、伞齿轮传动及电动等。
【工作原理】:
API美标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
【采用标准】:
名称:API美标闸阀
设计标准:API60D或API600,JIS B2073-2083
结构长度:ANSI B16.10,JISB2002
配管法兰:ANSI B16.5、JIS B2212-224
对焊端尺寸:NSI B16.25
检验与试验:PI6D或API598,JISB2003
传动方式:手动,电动,伞齿轮传动等。
【主要零件材料及性能规范】:
零件名称 | CF8 | CF3 | CF8M | CF3M |
阀体/阀盖 | CF8 | CF3 | CF8M | CF3M |
闸板 | CF8 | CF3 | CF8M | CF3M |
阀杆 | F304 | F304L | F316 | F316L |
填料 | PTFE | PTFE | PTFE | PTFE |
垫片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L |
压盖 | CF8 | CF3 | CF8M | CF3M |
填料压环 | 304 | 304L | 316 | 316L |
螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M |
螺母 | A194-8M | A194-8M | A194-8M | A194-8M |
【150LB主要连接与外型尺寸】:
型号 | 规格 | 尺寸(mm) | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Z40H-150LB | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 155 | 120 |
3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 160 | 120 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 200 | 140 | |
11/4" | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 160 | |
11/2" | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 285 | 180 | |
2" | 50 | 178 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 315 | 200 | |
21/2" | 65 | 190 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 375 | 220 | |
3" | 80 | 203 | 190 | 152.5 |
127
|
19 | 4-Φ19 | 400 | 240 | |
4" | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 460 | 280 | |
5" | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 540 | 300 | |
6" | 150 | 267 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 620 | 320 | |
8" | 200 | 292 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 800 | 400 | |
10" | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 850 | 450 | |
12" | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1000 | 500 | |
14" | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1300 | 600 | |
16" | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1400 | 600 | |
18" | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1600 | 650 | |
20" | 500 | 457 | 698 | 635 | 584 | 43 | 20-Φ32 | 1850 | 650 | |
24" | 600 | 508 | 813 | 749.5 | 692 | 48 | 20-Φ35 | 2200 | 700 |
【美标闸阀选型使用说明】:
1、一般只适用于全开或全闭,不能作调节和节流使用。
2、一般用在对阀门的外型尺寸没有严格要求,而且使用条件又比较苛刻的场合。如高温高压的工作介质,要求关闭件要保证长期密封的情况下等等。
3、通常使用条件或要求密封性能可靠,高压、高压截止、低压截止、低噪音、有气穴和汽化现象、高温介质、低温深冷时,推荐使用楔式闸阀。如石油石化、城市建设中的自来水工程和污水处理工程,化工等领域应用较多。
4、在要求流阻小、流通能力强、流量特性好、密封严格的工况选用。
5、在高温、高压介质上选用楔式闸阀,如高温蒸汽、高温高压油品。
6、低温、深冷介质,如:液氨、液氢、液氧。
7、低压大口径。如:自来水工程、污水处理工程。
8、当高度受限制时选用暗杆式,当安装高度不受限制时用明杆式。
9、在开启和关闭频率较低的场合下,宜选用楔式闸阀。
10、楔式单闸板闸阀适用于易结焦的高温介质,楔式双闸板闸阀适用与蒸汽、油品和对密封面磨损较大的介质,或开关频繁的部位,不宜用于易结焦的介质。
