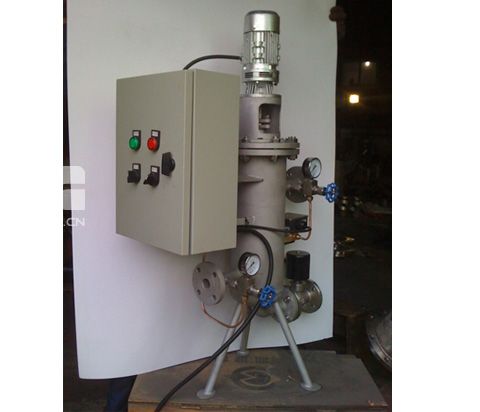

全自动反冲洗过滤器
温州博源阀门全自动反冲洗过滤器是一种先进、高效且 易操作的全自动过滤装置。广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水, 循环水的过滤,乳化液的再生,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。全自动反冲洗过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时,待过滤的水由水口时入,流经滤网,通过出口进入用户所须的管道进行工艺循环,水中的颗粒杂技被截留在滤网内部。同时排污口打开,由排污口排出,当滤网清洗完毕后,压差降到最小值,系统返回到初始过滤状,系统正常运行。
全自动反冲洗过滤器原理:
A、排污(转向阀开启状态)
B、反冲洗排污(转向阀关闭状态)
ZPG自动反冲洗过滤器规格尺寸:
型号 Model | L | A | B |
ZPG-I-40 | 250 | 180 | 63 |
ZPG-I-50 | 255 | 185 | 70 |
ZPG-I-65 | 270 | 190 | 83 |
ZPG-I-80 | 320 | 225 | 96 |
ZPG-I-100 | 350 | 250 | 128 |
ZPG-1-125 | 430 | 320 | 162 |
ZPG-I-150 | 525 | 380 | 189 |
ZPG-I-200 | 700 | 520 | 220 |
ZPG-I-250 | 875 | 660 | 255 |
ZPG-I-300 | 1050 | 790 | 294 |
型号 |
L |
A |
排污口 |
ZPG-L-40 |
320 |
170 |
15 |
ZPG-L-50 |
350 |
185 |
15 |
ZPG-L-65 |
380 |
200 |
20 |
ZPG-L-80 |
445 |
230 |
25 |
ZPG-L-100 |
536 |
265 |
32 |
ZPG-L-125 |
624 |
315 |
40 |
ZPG-L-150 |
728 |
375 |
50 |
ZPG-L-200 |
884 |
500 |
65 |
ZPG-L-250 |
1120 |
625 |
80 |
六、反冲洗过滤器安装、使用、维护
1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式,可全自动进行过滤器排污清洗,并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示,及相应信号的输出,操作简便。
4、冲洗、反冲洗时间可调整,排污量小于正常工作流量的10%。
5、安装参照坤仪自动反冲洗排污过滤器说明书。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地,以确保安全。
Y型保温过滤器 |
|
||||||
快开篮式过滤器 |
螺纹过滤器 |
||||||
锥形过滤器 |
T型过滤器 |
温州博源过滤器官方网址:http://www.glq0577.com。
