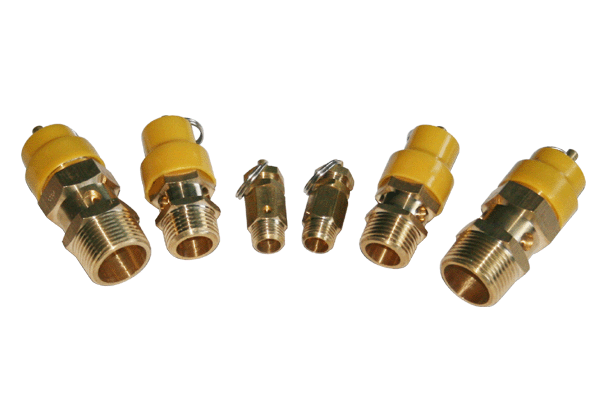

空压机安全阀-A28X型，为空气候压缩机专用安全阀，其常用型号有A28X-16T，材质为全铜。空压机安全阀是空压机上的配件。空压机全称为空气压缩机，是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。A28X空压机安全阀是常用的型号，相关空压机安全阀型号还有AQ20、AQ25（不锈铁材质）。A28X空压机安全阀常规设计口径DN15-DN50，温度≤200℃。公称压力1.0Mpa、1.6Mpa。
上一篇：D371X中线型蝶阀
下一篇：波纹伸缩器结构尺寸和安装数据
空压机安全阀主要零部件材料：
|
NO.
|
零件名称
|
AQ-20材料
|
|
1
|
阀体
|
2Cr13
|
|
2
|
阀座
|
2Cr13
|
|
3
|
阀瓣
|
2Cr13
|
|
4
|
阀杆
|
2Cr13
|
|
5
|
阀盖
|
ZG230-450
|
|
6
|
阀帽
|
ZG230-450
|
空压机安全阀外型尺寸和连接尺寸：
|
公称通径
|
尺寸
|
||||||
|
do
|
G
|
D
|
D1
|
Z-d
|
L
|
H
|
|
|
20
|
17
|
G1"
|
62
|
44
|
4-17
|
25
|
220
|
|
25
|
20
|
M36×2
|
70
|
50
|
4-20
|
28
|
226
|
|
以上内容是由温州博源阀门提供，更多阀门技术，欢迎来电咨询：15325778797 ，欲在线了解更多阀门知识，请点击：http://www.xyzhf.com。 |
