波纹伸缩器结构尺寸和安装数据

发布时间：2014-07-04 21:49:39 浏览：

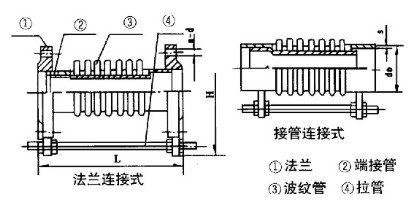

波纹伸缩器结构尺寸图：

波纹伸缩器习惯上也叫膨胀节，或伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。波纹伸缩器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

波纹伸缩器安装数据表：

通径 DN	波数	压力等级 Mpa					滤纹管	最大	长度mm
0.25		0.6	1	1.6	2.5	有效面积	外径尺寸	法兰	接管
轴向补偿量 mm/ 刚度 N/mm					cm 2	mm	（mm）	（mm）
32		8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	Nov-50	46/14	41/14	36/32	31/47	244/291	16	225	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409

波纹伸缩器试压：
水压试验时，应对装有波纹补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
　　

以上内容是由温州博源阀门=提供，更多阀门技术，欢迎来电咨询：15325778797 ，欲在线了解更多阀门知识，请点击：http://www.xyzhf.com。
