不锈钢抗生素截止阀内部结构透析
发布时间:2015-08-26 09:20:46 浏览:
不锈钢抗生素截止阀外观与普通的截止阀没两样,主要是内部构造区别,今天就给大家以图片的形式展现一下其内在构成。

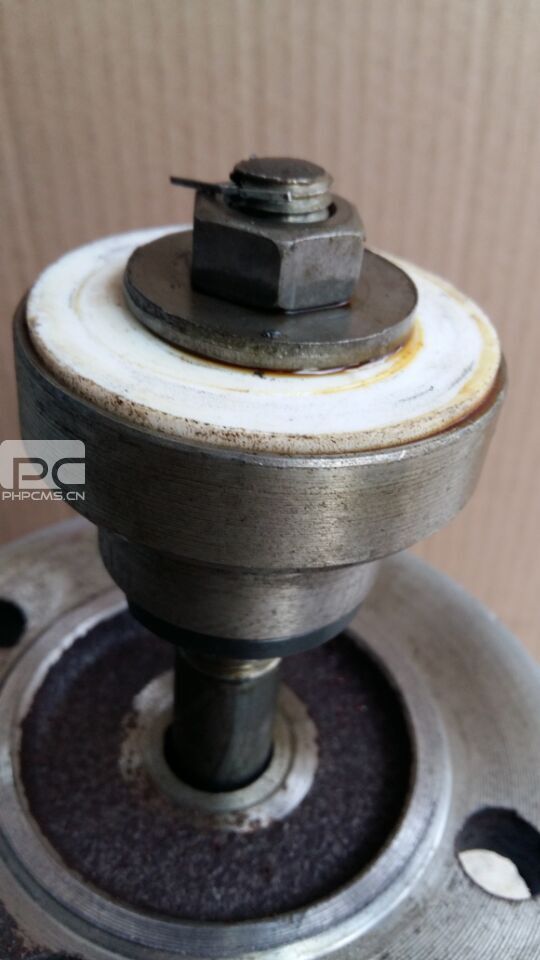

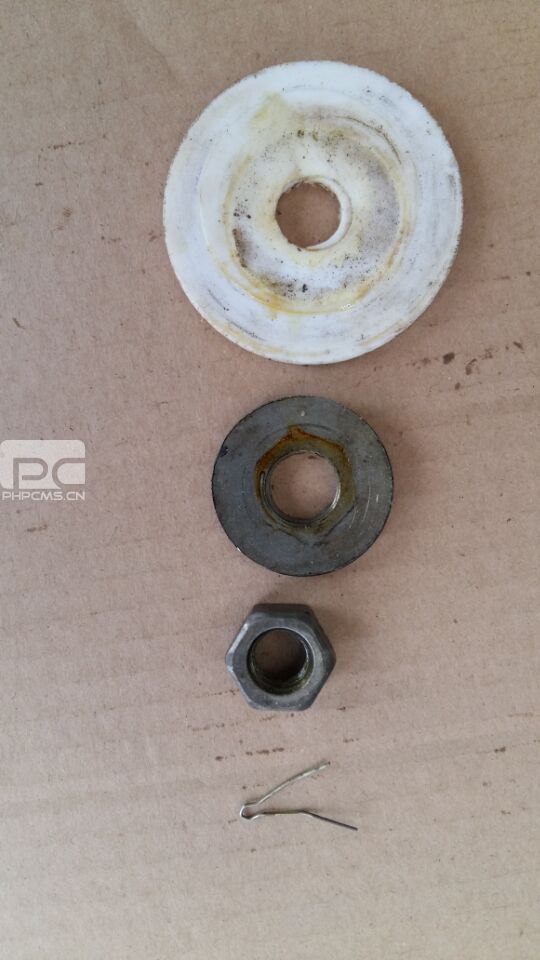

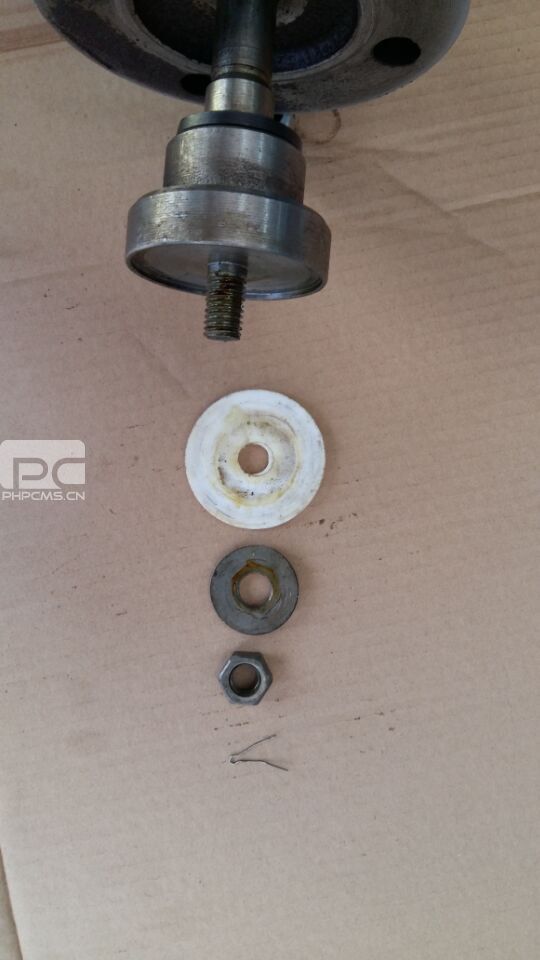

抗生素截止阀的密封面固定四氟垫有三种:(下图是第2种)
第一种是在阀瓣上面开个丝攻,用螺栓垫片拧上去。

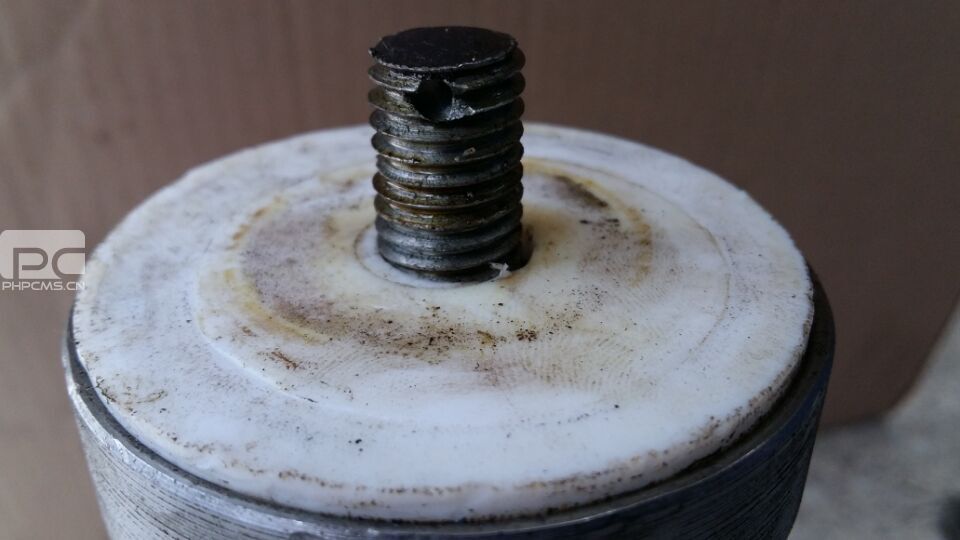

第二种是用阀瓣直接加工出来一根带有丝牙的螺丝,再用垫片和六角螺母固定。
第三种是阀瓣中间打个洞焊一颗螺丝,然后用垫片和六角螺母固定。
阀瓣和四氟垫连接方式有两种:(图下是第一种)
1、平面的四氟垫外径与阀瓣的外径尺寸相同。
2、凹面的四氟垫外径小2—5mm,阀瓣外径大2—5mm,根据阀门大小而定,这种叫钢包垫,外圈是不锈钢的,里面是四氟垫。
