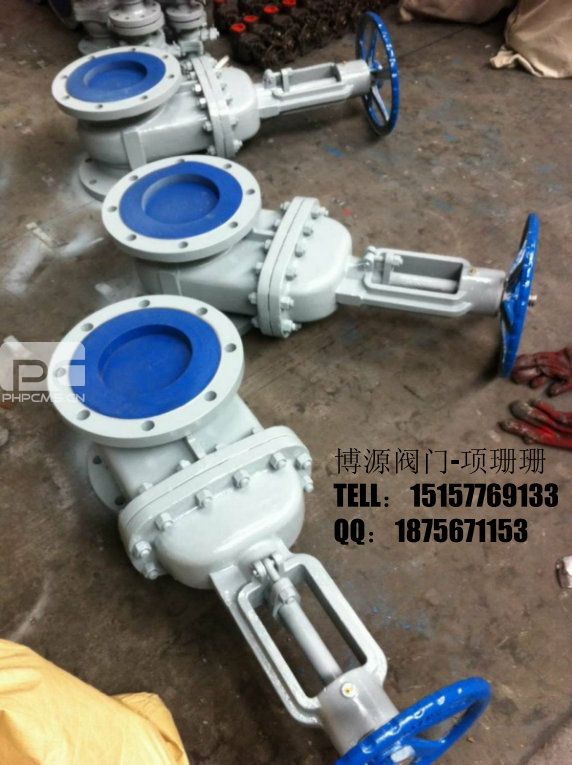

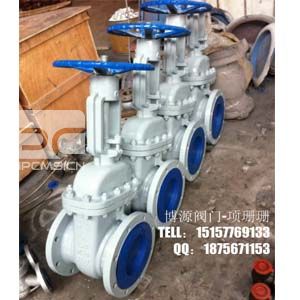

美标碳钢闸阀
产品名称:美标碳钢闸阀
产品分类:美标不锈钢闸阀
产品型号:Z41H-150LB
产品简介:

美标碳钢闸阀型号为Z41H-150LB产品的设计制造符合美国国家标准ANSIB16 34,美国石油协会标准API600和API6D要求。法兰连接钢制闸阀适用于ANSI

产品详情
美标碳钢闸阀型号为Z41H-150LB产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准API600和API6D要求。法兰连接钢制闸阀适用于ANSI Class150~2500、PN2.0~42.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
特点:       厂家:温州博源阀门
1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。
标准 :                美标闸阀同类产片:美标铸钢闸阀  美标锻钢闸阀 美标不锈钢闸阀 z40y美标闸阀 不锈钢美标闸阀 美标铸钢闸阀 电动美标闸阀 美标阀门厂家  api美标闸阀 美标闸阀厂家 美标闸阀生产厂家 美标闸阀批发 美标铜闸阀 美标电动闸阀 美标碳钢闸阀 美标青铜闸阀 美标暗杆闸阀

设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力 -温度 试验 -检验
APl 600 ASME B16.10 ASME B16.5 ASTM B16.25 ASME B16.34 APl 598

压力试验

公称压力 PN(Lb) 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MDa Lbf/in2
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

主要零件材料

壳体 ASTM A216 WCB ASTM A351 CF8
闸板 WCB CF8 CF8M Monel
阀杆 F6a F304 F316 Monel F304
闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
阀座密封面 13Cr  STL STL 304 STL 316 STL Morel 304 STL STL


壳体 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF8
闸板
阀杆 F304L F316 F316
闸板密封面 304L 304L STL 316 316 STL 316L 316L STL
阀座密封面 304L STL STL 316 STL STL 316L STL STL

压力级 DN
(mm)
NPS
(_n)
L d H W H1 W1 H2 W2 电动装置
      RF RTJ BW
CLASS 600

50 2 292 295 292 51 444 200 - - 550 590 DZW20A
  65 21/2 330 333 330 64 500 250 - - 600 590 DZW20A
  80 3 356 359 356 76 558 280 585 310 660 590 DZW30A
  100 4 432 435 432 102 665 300 695 310 780 590 DZW45A
  125 5 508 511 508 127 760 350 790 310 850 810 DZW60A
  150 6 559 562 559 152 868 450 900 310 990 830 DZW90
  200 8 660 664 660 203 1073 500 1110 310 1130 830 DZW120
  250 10 787 791 787 254 1263 650 1300 460 1360 870 DZW180
  300 12 838 841 838 305 1600 700 1650 460 1520 870 DZW250
  350 14 889 892 889 337 1692 900 1750 460 1730 1170 DZW350
  400 16 991 994 991 406.5 1835 900 1900 460 1840 1170 DZW500
