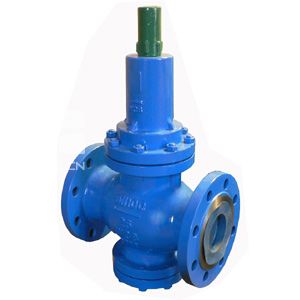

Y42X蒸汽减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

Y42X型弹簧活塞式减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工程造价。

Y42X减压阀主要技术参数和性能指标:

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

壳体试验不包括膜片、阀盖

Y42X减压阀主要零件材料:

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

流量系数(Cv)

DN	15	20	25	32	40		50	65	80	100	125	150		200	250	300	350	400		500
Cv	1	2.5	4	6.5	9		16	25	36	64	100	140		250	400	570	780	1020		1500
公称通径DN						外 形 尺 寸
						L							H						Hl
15						160							225						90
20						160							265						98
25						180							265						110
32						200							265						110
40						220							320						125
50						250							320						125
65						280							325						130
80						310							385						160
100						350							385						170
125						400							430						200
150						450							430						210
200						500							560						240
250						650							690						290
300						800							800						335
350						850							880						375
400						900							980						405
450						900							1100						455
500						950							1130						465
