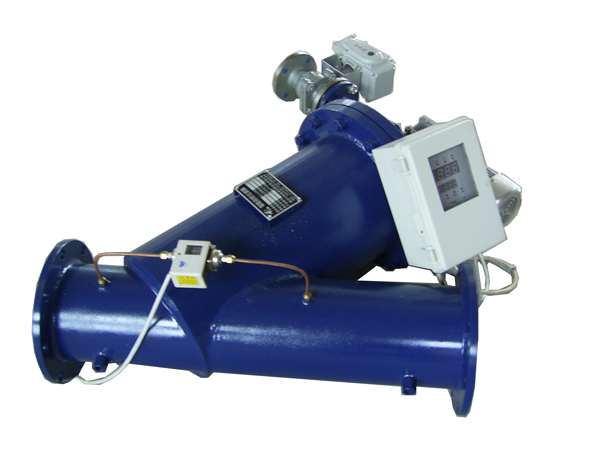

电动刷式过滤器
电动刷式过滤器是一种全自动冲洗过滤器,在过滤器滤网内安装一套刷子,刷子由电机带动旋转,在过滤器端盖上安装一个电动排污阀。过滤器有三种形式:Y型,L型,F型。
电动刷式过滤器原理:
当水从进水口进入过滤器滤筒内部,杂质被拦截在过滤筒内壁,过滤后的干净水从出水口流出,当滤筒内壁的杂质越积越多时,电动刷式过滤器过滤器进出口的压差达到预设值或达到清洗时间或手动预制时,过滤器将开始自清洗过程,整个自清洗过程包含两个步骤:打开位于电动刷式过滤器上的自动排污阀;电机带动电动刷式过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出,清洗时系统不断流,电动刷式过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。
您在选择自清洗过滤器的时候,请考虑以下几个参数:
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
电动刷式过滤器材质:
壳体:碳钢、304不锈钢、316L不锈钢
排污阀:铸铁、铜、不锈钢
滤网:304不锈钢、316L不锈钢
控制器:PVC、铝
密封圈:EPDM橡胶
刷架:304不锈钢、316L不锈钢
清洗刷:不锈钢、尼龙
过滤精度对照表:
微米(μm) |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
目 数 |
1500 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |
电动刷式过滤器技术参数:
单台最大过滤流量可达4000m3/h
过滤精度从4000微米-20微米
滤网可选:
钻孔(4000-800μm)、楔形(1000-50μm)、编织复合(800—20μm)。
最小工作压力≥0.1MPa
最高工作压力≤1.6MPa(特殊可定制)
工作温度≤95℃
电源:380V/50Hz
清洗电机功率:0.09-1.5KW
控制电压:AC24V
清洗方式:刷式
控制方式:压差、时间、手动及PLC
清洗时间:10-200秒可调
排污阀直径:DN40—DN80
控制方式:压差、时间、手动及PLC
安装形式:可立式安装或卧式安装,多台并联可获得更大流量。
安装与使用:
1、设备本体安装
(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。
(2)按照自清洗过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。FL系列自清洗过滤器有两种安装形式(见下图),采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
