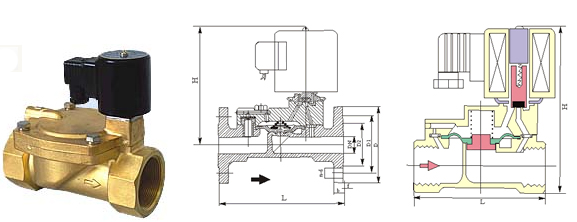

膜片式电磁阀
发布时间:2014-07-06 20:44:55 浏览:
膜片式电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动。电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压钢控制,所以就会用到电磁阀。
【膜片式电磁阀】使用和维护:
1、建议使用单位指派专人负责,使用和维护
1、建议使用单位指派专人负责,使用和维护
2、每年1-2次的定期检修是电磁阀可靠工作和长寿的最佳方法。电磁阀内部的下列4种情况,是妨碍电磁阀正常工作与缩短寿命的原因。
⑴、使用中介质发生变化
⑵、接管内生锈
⑶、空压机的油氧化,产生碳粒焦油等杂物,混入管道 2.4管道中有尘粒污垢等杂质
3、电磁阀安装后或长时间停用后再次投入运行时须通入介质试动作数次工作正常后方可正式使用
4、在维护之前,必须切断电源,卸去介质压力.
5、线圈组件不宜拆开
6、拆开电磁阀进行清洗时,可使用煤油`三氯乙烯等溶液.但应注意橡胶件可能会溶涨,因此要把它更换.
7、拆开清洗时,各零部件要按顺序恢复原状装好.)
【膜片式电磁阀】技术参数:
常闭:通电打开、断电关闭
常开:通电关闭、断电打开(型号后加“-K”表示)
型号:ZCS
介质温度:≤60℃·
介质:水、柴油、空气、等常温液体和气体
电压偏差:允许波动±10%
阀体:黄铜、铸钢
密封:丁晴橡胶NBR
环境温度:-20~60℃
连接方式:内螺纹·法兰
电气连接:接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65
使用电压:AC220V 50Hz/60Hz、DC:24V·其余根据要求
特殊选配:BZCZP防爆电磁阀
【膜片式电磁阀】技术参数:
【膜片式电磁阀】技术参数:
常闭:通电打开、断电关闭
常开:通电关闭、断电打开(型号后加“-K”表示)
型号:ZCS
介质温度:≤60℃·
介质:水、柴油、空气、等常温液体和气体
电压偏差:允许波动±10%
阀体:黄铜、铸钢
密封:丁晴橡胶NBR
环境温度:-20~60℃
连接方式:内螺纹·法兰
电气连接:接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65
使用电压:AC220V 50Hz/60Hz、DC:24V·其余根据要求
特殊选配:BZCZP防爆电磁阀
【膜片式电磁阀】技术参数:
操作式
|
常闭
|
通电打开、断电关闭
|
|||||||||||||||
常开
|
通电关闭、断电打开(型号后加“-K”表示)
|
||||||||||||||||
参数↓型号→
|
ZCS
|
||||||||||||||||
介质温度
|
≤60℃·
|
||||||||||||||||
介质
|
水、柴油、空气、等常温液体和气体
|
||||||||||||||||
通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
||
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
||||||||||
压力(Mpa)
|
0.03~0.8
|
0.1~0.8
|
0.15~0.8
|
||||||||||||||
功率
|
AC:15W、DC:20W
|
AC:20W、DC:30W
|
|||||||||||||||
电压偏差
|
允许波动±10%
|
||||||||||||||||
材 料
|
阀体
|
黄铜、铸钢
|
|||||||||||||||
密封
|
丁晴橡胶NBR
|
||||||||||||||||
环境温度
|
-20~60℃
|
||||||||||||||||
连接方式
|
内螺纹·法兰
|
||||||||||||||||
电气连接
|
接线盒电缆插座,接线方式详见68页图三所示,防护等级IP65
|
||||||||||||||||
使用电压
|
AC220V 50Hz/60Hz、DC:24V·其余根据要求
|
||||||||||||||||
特殊选配
|
BZCZP防爆电磁阀
|
ZCZP-X手动功能
|
|||||||||||||||
用于易燃易爆场合,防爆等级:dIIBT4
|
法兰连接
|
||||||||||||||||
安装提示
|
优先采用线圈竖直向上,亦可根据需要安装
|
||||||||||||||||
备注
|
DN200~300完全打开或关闭,至少需要0.1Mpa的压差
|
