复合式排气阀
发布时间：2014-07-06 20:33:43 浏览：
复合式排气阀用于污水管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
【复合式排气阀】工作原理:
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而复合式排气阀一般都安装在系统最高点，当气体进入复合式排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于复合式排气阀的检修。
上一篇：零压电磁阀的应用和选择
下一篇：膜片式电磁阀
【复合式排气阀】工作原理:
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而复合式排气阀一般都安装在系统最高点，当气体进入复合式排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于复合式排气阀的检修。
【复合式排气阀】结构与用途:
本阀为圆桶状式阀体，共内部主要有不锈钢浮球阀及塞头。
本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
本阀为圆桶状式阀体，共内部主要有不锈钢浮球阀及塞头。
本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
【复合式排气阀】技术参数:
1.介质：清水
2.温度：常温
3.阀体：灰铸铁HT200
4.浮球与塞头：不锈钢
5.密封材料：丁晴橡胶
6.阀体试验打压：1.5mpa
7.浮球、密封试验打压：
0.05-1.1MPA不漏水
【复合式排气阀】三大特点:
1、充水时高速排气，不怕吹堵。
2、放水时高速吸气。
3、压力下微量排气。
1.介质：清水
2.温度：常温
3.阀体：灰铸铁HT200
4.浮球与塞头：不锈钢
5.密封材料：丁晴橡胶
6.阀体试验打压：1.5mpa
7.浮球、密封试验打压：
0.05-1.1MPA不漏水
【复合式排气阀】三大特点:
1、充水时高速排气，不怕吹堵。
2、放水时高速吸气。
3、压力下微量排气。

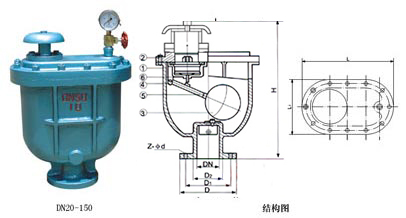

【复合式排气阀】零件材质：
|
序 号
|
名 称
|
材 质
|
|
1
|
阀 体
|
HT200
|
|
2
|
阀 盖
|
HT200
|
|
3
|
浮 球
|
SUS 304
|
|
4
|
杠杆架
|
铸铜ZH59
|
|
5
|
杆
|
铸铜ZH59
|
|
6
|
塞 头
|
丁睛橡胶NBR
|
【复合式排气阀】主要外形及连接尺寸：
|
型 号
|
公称通径
DN(mm) |
尺 寸(mm)
|
||||||
|
H
|
L
|
L1
|
D
|
D1
|
D2
|
z-φd
|
||
|
CARX-1.0
CARX-1.6 |
20
|
375
|
290
|
180
|
105
|
75
|
55
|
4-12
|
|
25
|
375
|
290
|
180
|
115
|
85
|
65
|
4-14
|
|
|
50
|
480
|
360
|
205
|
160
|
125
|
100
|
4-14
|
|
|
80
|
520
|
405
|
245
|
195
|
160
|
135
|
4-18
|
|
|
100
|
530
|
405
|
245
|
215
|
180
|
155
|
4-18
|
|
【复合式排气阀】每小时排气量表：
|
规格DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
立方米/小时
|
2-88
|
85-352
|
22-904
|
34-1413
|
76-3179
|
135-8831
|
212-8831
|
305-12717
|
415-17309
|
542-22608
|
|
以上内容是由温州博源阀门提供，更多阀门技术，欢迎来电咨询：15325778797 ，欲在线了解更多阀门知识，请点击：http://www.xyzhf.com。 |
